正如此前所預料的那樣，iPhone 15系列全系升級靈動島以及Type-C充電接口設計，使得新機的可玩性、兼容性更為豐富，這也是蘋果11年來首次放棄Lightning接口。這意味著大家外出再也不用多帶一根線了，基本只要一根全規格Type-C就能應對所有手機、電腦、充電寶、耳機等等各種電子設備。方便、快捷永遠是最打動人心的，正如深圳銀聯寶科技的10W充電器icU6513BS一樣，永遠能讓你最快“芯”動！
10W充電器ic U6513BS是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。采用 U6513BS可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。
10W充電器icU6513BS集成有多種保護功能：如 VDD 欠壓保護 (UVLO)、VDD 過壓保護(OVP)、逐周期限流保護(OCP)、短路保護 (FB SLP)、輸出過壓保護 (FB OVP)、過熱保護 (OTP)和 VDD 箝位等。 U6513BS 還集成有電源系統單點失效保護，在 FB 上拉電阻開路、FB 下拉電阻開路、FB 下拉電阻短路、輸出二極管或者 SR 開路、輸出二極管或者 SR 短路、變壓器繞組短路、RCS 開路等故障條件下均能實現保護。

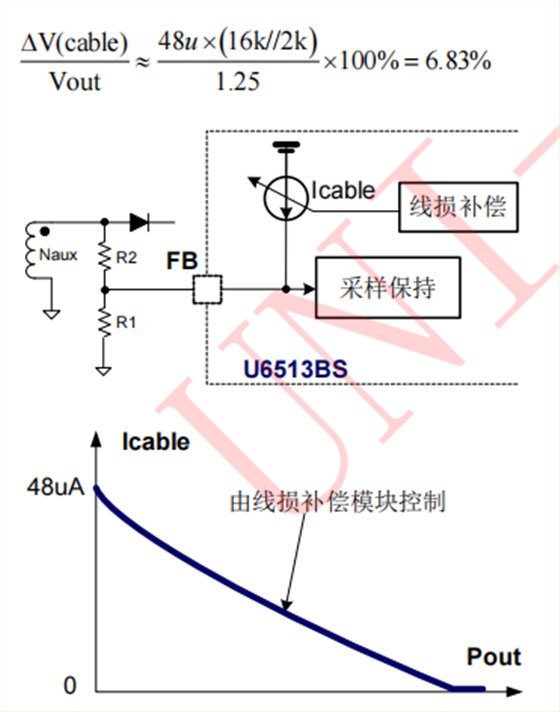

在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。如圖所示，在10W充電器icU6513BS內部存在由線損補償模塊控制的可調式電流源流出到與 FB 管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償?shù)簟ｋS著負載功率的降低，在 FB 上的偏置電壓將被提高。通過調節分壓電阻 R1 和 R2 的阻值可以調節實際補償量的大小。最大的線損補電壓與輸出電壓基準的比例為：
比如：R1=2K? 、R2=16K? ，則：
10W充電器icU6513BS耐用性也大大提升，最重要的是可讓充電功率、傳輸速率遙遙領先。深圳銀聯寶科技的充電器ic，始終給予用戶更多好的選擇！
