AC-DC電源適配器不僅具有傳統插電設備所具備的功能，而且還具備了傳統插電設備不具備的諸多優點。既能夠滿足對個人電腦、智能手機等設備的供電要求，又能支持普通家用電器的供電需求，因此在電源市場上銷量一直很不錯。作為AC-DC電源適配器電源ic支持廠商深圳銀聯寶科技，最近有有一顆原邊反饋控制器電源ic引起了很多客戶的關注，你不想也認識一下嗎？

適配器電源ic CY3783A是一款應用于原邊采樣和控制的高性能開關電源芯片。其內置功率BJT，可用于10W以?xún)?nèi)的離線式開關電源產品。CY3783A工作于恒流模式時采用PFM的控制方式，而工作于恒壓模式時采用PWM+PFM的控制方式，從而可以獲得高精度的恒壓恒流控制效果，且無需任何次級采樣和控制電路。

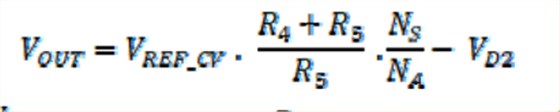

具體的，適配器電源icCY3783A通過采樣輔助繞組分壓后的電壓來判斷輸出電壓大小，再將采樣后的電壓送入誤差放大器，將采樣電壓與恒壓基準的誤差放大后用來控制功率開關管的開啟時間和開啟頻率，從而調整輸出功率以維持輸出電壓恒定。恒壓表達式如下：

V_{REF_CV}為恒壓基準，R₄為分壓上拉電阻，R₅為分壓下拉電阻，N_S為變壓器次級繞組匝數，N_A為變壓器輔助繞組匝數，V_D2為輸出二極管壓降。CY3783A 的采樣方式如詳細圖，在功率開關管關閉后，芯片延時Tdelay再對VFB波形進行采樣，并在波形拐點處結束采樣。

適配器電源icCY3783A采用可變驅動電流的方式驅動功率開關管工作，以實現更低的開關損耗和導通損耗來提升效率，并優化開關電壓電流尖峰實現更有的EMI效果。隨著初級峰值電流的變化，功率三極管基極驅動電流從20mA到46mA線性變化。

適配器電源ic CY3783A引腳說明如下：

1 VFB I系統反饋管腳，根據輔助繞組的反激電源，在CC模式或CV模式下調節輸出電壓和輸出電流

2 CS O 內置功率BJT發射極

3 VDD P IC的電源管腳

4 E O 內置功率BJT發射極

5、6 HV O 內置功率BJT集電極

7 GND P IC接地管腳

適配器電源icCY3783A是一款性能可靠又設計簡單的ic，內置了輸入線電壓補償以及輸出線纜補償，從而可以獲得更好的電壓和電流調整率。CY3783A還內置了大量的補償以及保護功能，從而簡化了外圍電路，利于PCB布局及EMI設計，提高了方案的可靠性，降低了方案成本。
