移動設備的電源管理要求變得日益復雜，因?yàn)橄M(fèi)者要求智能手機與平板電腦具備更多的功能和應用支持。設備和顯示器耗電更高，應用處理器變得比以往更加強大，而設備尺寸卻變得更小、更薄。12v1A電源芯片U6210是多模式、恒流恒壓原邊控制功率開關，以非常快的速度響應電源負載的快速瞬態響應，了解一下！

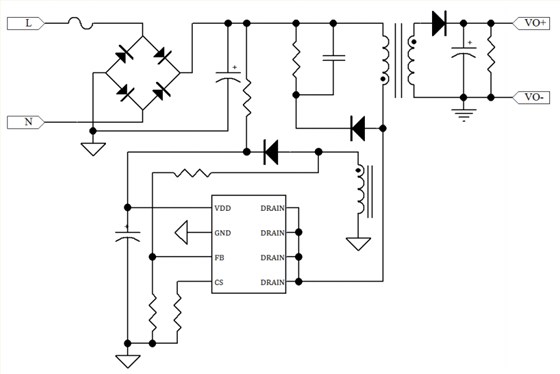

12v1A電源芯片U6210是一款高性能原邊控制器，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用中。在恒壓輸出模式中，U6210 采用多模式工作方式，即調幅控制(AM)和調頻控制(FM)相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。采用U6210可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。引腳說明為：
1 VDD 芯片供電腳。
2 GND 芯片參考地。
3 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。
4 CS 電流采樣輸入腳。
5、6、7、8 DRAIN 內置功率 MOSFET 漏極。
12v1A電源芯片U6210主要特點：
&集成 650V MOSFET
&±4% 恒流、恒壓精度
&待機功耗<70mW
&多模式原邊控制方式
&工作無異音
&優化的動態響應
&可調式線損補償
&集成線電壓和負載電壓的恒流補償
&集成完善的保護功能：
短路保護 (SLP)
過溫保護 (OTP)
逐周期限流保護 (OCP)
前沿消隱 (LEB)
管腳懸空保護
VDD 過欠壓保護和箝位保護
&封裝形式 SOP-8
12v1A電源芯片U6210供應商深圳銀聯寶科技，正在推動創新精簡設計，以滿足當今最復雜的電源系統設計的要求。通過提供一系列成熟可靠的電源芯片方案，支持電源管理所需要的效率和穩定性。聯系銀聯寶，獲取更多資訊！
