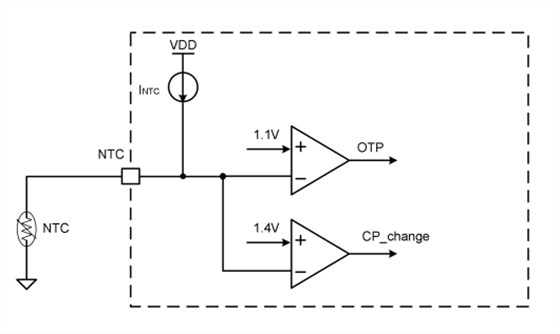

快充電源icU8733集成外置NTC功能，NTC引腳外接NTC電阻，通過內部上拉電流源上拉，檢測TEM引腳電壓，當判定TEM管腳電壓Vntc <VCP時，觸發降功率功能。當判定TEM管腳電壓Vntc < VOTP時，觸發外置過溫保護功能。降功率功能和過溫保護設置1.2V的遲滯區間。

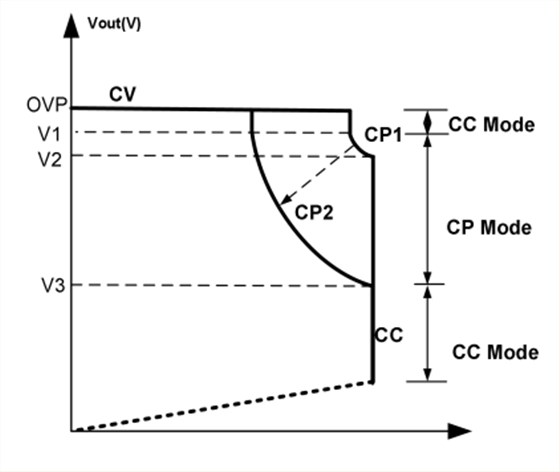

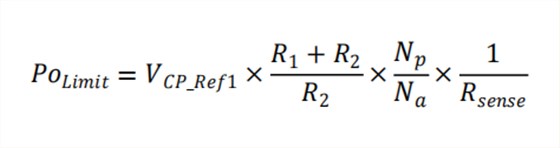

快充電源icU8733通過輔助繞組檢測輸出電壓的范圍設定系統工作于不同的工作狀態下，包括恒壓模式(CV)、恒功率模式(CP)和恒流模式(CC)。同時通過外置NTC檢測，設置不同的恒功率參數，實現降功率功能。具體為，當芯片未觸發降功率功能時，在2.8V<Vdem<3.1V時，芯片工作在恒功率模式(CP)，系統實際輸出最大功率計算公式如下：

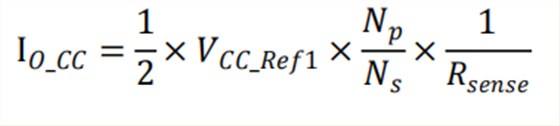

其中Rsense為采樣電阻，其中Np為變壓器原邊匝數，Na為輔助繞組匝數，R1為DEM上分壓電阻值，R2為DEM下分壓電阻值，VCP_Ref1是恒定功率的基準值。在Vdem<2.8V或者3.1V<Vdem時，快充電源icU8733工作在恒流模式，根據VCC_Ref1恒流基準計算輸出恒流值，公式如下：
當芯片外置NTC檢測到達到降功率閾值后，快充電源icU8733內部的恒功率和恒流參數切換到VCP_Ref2和VCC_Ref2，從而實現降功率的功能。
