同步整流是，指在低電壓大電流的情況下，用低導通內陽的MOS管代替整流二極管，解決整流二極管壓降大發熱大，效率低的問題，而同步整流一般包括整流控制芯片和MOS管，二者可以是分立也可以是集成在一個芯片上。U7711就是一款用于替代 Flyback 副邊肖特基二極管的高性能同步整流ic！
同步整流icU7711主要特點:
*反激拓?fù)涓边呁秸鞴β书_(kāi)關

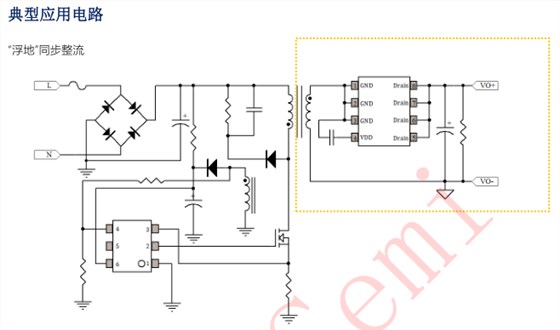

*支持“浮地”和“共地”同步整流兩種拓?fù)?/span>
*支持?jǐn)嗬m(xù)工作模式 (DCM) 和準諧振工作模式(QR)
*<300uA 超低靜態電流
*內置VDD高壓供電模塊，無需VDD輔助繞組供電
*內置 40V 功率 MOSFET
*內部集成保護：VDD 欠壓保護 (UVLO)、VDD 電壓鉗位 (>5mA 鉗位電流)
同步整流icU7711在原邊 MOSFET 導通期間，ic內部7.1V穩壓器將從其Drain管腳抽取電流向VDD供電，以使VDD 電壓恒定在7.1V左右。基于高頻解耦和供電考慮，推薦選取容量為1uF的陶瓷電容作為VDD電容。
同步整流ic U7711系統開機以后，芯片內部高壓LDO從Drain管腳抽取電流向VDD電容供電。當VDD電壓低于欠壓保護閾值后（3.1V 典型值），芯片進入睡眠模式，同時內部同步整流MOSFET進入關斷狀態，副邊繞組電流經內部同步整流MOSFET的體二極管實現續流。當VDD電壓高于VDD開啟電壓后（4V典型值），芯片開始工作。芯片內部同步整流MOSFET 只在副邊續流期間才能開通。
同步整流icU7711管腳名稱：
1、2、3 GND P IC 參考地，同時也是內部功率MOSFET的源極
4 VDD P IC 供電腳，推薦使用 0.1uF 瓷片電容
5、6、7、8 Drain I 內置功率 MOSFET 漏極
同步整流ic U7711典型輸出5v2.4A，深圳銀聯寶科技同步整流ic還有5v2A的U7710，5v3A的U7712，多種選擇，物美價優！
