5v2.4A電源方案，在銀聯寶科技還有哪些料可以選擇呢？開關電源芯片U9513+同步整流芯片U7710，新方案，更省成本！

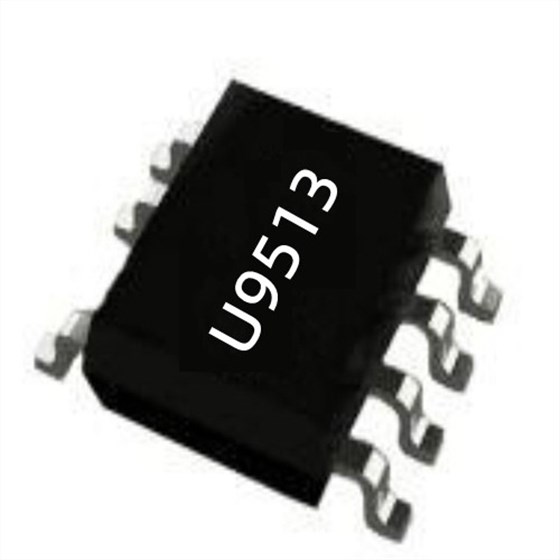

開關電源芯片U9513是一款高性能、低成本的原邊控制功率開關主控芯片，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。采用 U9513可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。
開關電源芯片U9513 集成有多種保護功能：如VDD 欠壓保護 (UVLO)、VDD過壓保護 (OVP)、逐周期限流保護(OCP)、短路保護 (FB SLP)、輸出過壓保護 (FB OVP)、過熱保護 (OTP)和 VDD 箝位等。U9513還集成有電源系統單點失效保護，在FB上拉電阻開路、FB下拉電阻開路、FB下拉電阻短路、輸出二極管或者SR開路、輸出二極管或者SR短路、變壓器繞組短路、RCS開路等故障條件下均能實現保護。
同步整流芯片U7710是一款用于替代反激變換器中副邊肖特基二極管的高性能同步整流功率開關，內置超低導通阻抗功率 MOSFET 以提升系統效率。U7710支持“浮地”和“共地”同步整流兩種架構，同時支持系統斷續工作模式 (DCM) 和準諧振工作模式 (QR)。U7710內置VDD高壓供電模塊，無需VDD輔助繞組供電，降低了系統成本。U7710內部集成有VDD欠壓保護功能和VDD電壓鉗位。
同步整流芯片U7710初始階段同步整流MOSFET處于關閉狀態，副邊電流經MOSFET體二極管實現續流，同時在體二極管兩端形成一負向Vds 電壓 (<-500mV)。該負向Vds電壓遠小于U7710內部MOSFET開啟檢測閾值，故經過開通延遲（Td_on，約 200ns）后內部MOSFET。在同步整流 MOSFET 導通期間， U7710采樣MOSFET漏-源兩端電壓(Vds)。當Vds電壓高于MOSFET關斷閾值，內部MOSFET將在關斷延遲（Td_off，約 60ns）后被關斷。
開關電源芯片U9513優化設計的動態響應性能，可滿足各式適配器、充電器的要求；低啟動電流，可以幫助降低系統待機功耗。同步整流芯片U7710內部7.1V穩壓器將從其Drain管腳抽取電流向VDD供電，以使VDD電壓恒定在7.1V左右。低功耗、低成本，優勢明顯！
