2023年4月3日，手機迎來誕生50周年紀念日，還記得你的第一通電話打給了誰嗎？如今的手機功能已經有了質的飛越，令生活工作的生產率實現最大化。接下來就為大家介紹一款適用于手機充電器、電源適配器，性價比很優的7.5W電源芯片U62133！

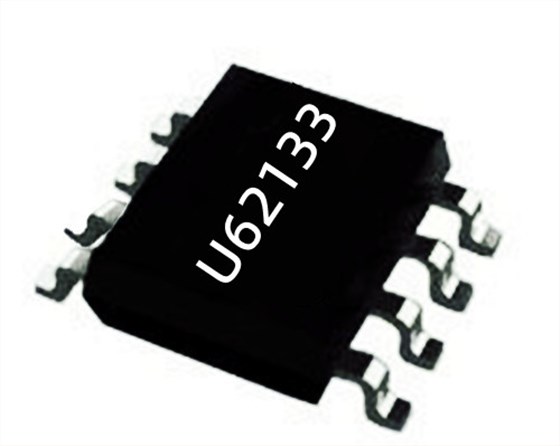

7.5W電源芯片U62133是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。采用U62133可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。
為了滿足嚴苛的平均效率和待機功耗要求，7.5W電源芯片U62133采用了調幅控制（AM）和調頻控制（FM）結合的多模式控制技術。接近滿載輸出時，系統工作在調頻工作模式中；在輕重載條件下，系統工作在調頻工作和調幅工作模式中；當系統接近空載輸出時，系統工作在調頻模式中以降低待機功耗。利用此種控制技術，系統可以獲得低于50mW的待機功耗。
7.5W電源芯片U62133集成有多種保護功能：如VDD欠壓保護(UVLO)、VDD過壓保護(OVP)、逐周期限流保護(OCP)、短路保護(FB SLP)、輸出過壓保護(FB OVP)、過熱保護(OTP)和VDD箝位等。U62133還集成有電源系統單點失效保護，在FB上拉電阻開路、FB下拉電阻開路、FB下拉電阻短路、輸出二極管或者SR開路、輸出二極管或者SR短路、變壓器繞組短路、RCS開路等故障條件下均能實現保護。
在芯片開始工作之前，7.5W電源芯片U62133僅消耗典型值為1.1uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當VDD電壓超過開啟電壓(典型值10V)，U62113 開始工作并且芯片工作電流上升到0.18mA (典型值)。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U62133的工作電流便進一步降低到0.14mA (典型值)，以幫助降低系統待機功耗。
7.5W電源芯片U62133同系列的芯片還有U62153、U62143、U62123、U62113這幾顆料，在85—265Vac下，典型輸出功率分別為：
U62153：12W
U62143：10W
U62133：7.5W
U62123：6W
U62113：5W
選擇最合適你的好料好方案帶回去吧！
