LED驅動芯片，使用到燈光照明行業的芯片IC，大部分的光控和聲控照明電路都使用到LED驅動芯片，國慶節后，銀聯寶電子IC廠家，LED驅動芯片系列又出新產品了，AP5909升壓白光LED驅動芯片_恒流精度:±10%一起來看看吧。
銀聯寶電子科技IC廠家LED驅動芯片AP5909描述:
AP5909是一款帶三種亮度模式(常亮,弱亮和爆閃),電流摸控制的大功率 升壓型DC/DC LED驅動芯片由于內置了低導通電阻的增強型N溝道功率MOSFET,因此適用于需要率,高輸出電流的應用電路.
另外,可通過在FB端子連接電流檢測電阻(Ｒsense)來限制輸出電流.由于將電流檢測電壓(VSENSE)設定為100mV,因此可減少在Ｒsense端產生的損耗
AP5909外圍的輸出電容使用陶瓷電容器.并且,采用了SOT23-6封裝,可適用于高密度安裝高精度率的應用.
銀聯寶電子科技IC廠家LED驅動芯片AP5909特點:
LED恒流精度:±10%低啟動電壓:0.9V(Ｉ led=270mA)
低保持電壓:0.7V(Ｉ led=200mA)
開關頻率:900KHz(TYP.)
低導通電阻:100mΩ(TYP.)
開路LED保護
過溫保護
三種亮度模式:常亮,弱亮和爆閃

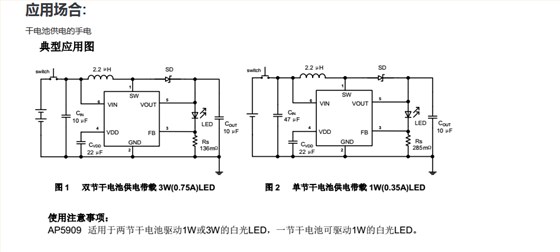

僅需電容,電感,肖特基二極管,電阻等少量外部元器件
