有人說手機充電的快與慢，和電源連接線長度有很大的關系。經過實驗測試，不一樣長度的連接線充電成績只存有于較小幅度的起伏，處在正常情況，并不會影響到手機充電的快與慢。與其關注手機充電線的長度，不如將注意力放在真正能影響手機充電速度的充電器ic上。今天特地給大家分享一款高效率、低功耗的12W充電器ic——U92153！

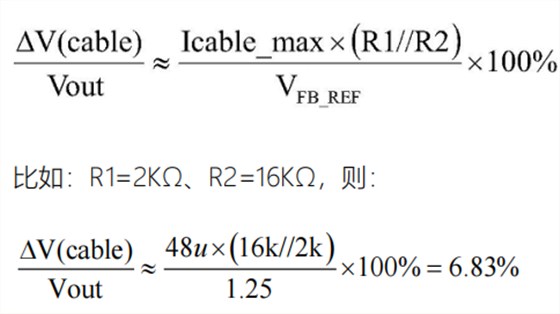

在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。在12W充電器icU92153內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償掉。隨著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。最大的線損補電壓與輸出電壓基準的比例為：
12W充電器icU92153集成了單點失效保護，包括FB上拉電阻開路、FB下拉電阻開路、FB下拉電阻短路、輸出二極管或者SR開路、輸出二極管或者SR短路、變壓器繞組短路、RCS開路等保護。IC的單點失效保護功能可以保證IC不損壞且輸出不產生過壓。當芯片的溫度超過160℃時，芯片就會停止工作，此時只有芯片溫度下降到135℃時， 芯片才能重新啟動工作。U92153優化設計的動態響應性能，可滿足USB充電器的要求。
在恒壓輸出模式中芯片采用了調頻控制與調幅控制結合的多模式控制技術，同時在CS管腳有一電流源流出調節CS電壓信號。利用以上技術，12W充電器icU92153可實現由滿載到空載全程無異音工作。當VDD電壓超過23.8V (典型值) 時，芯片立即停止開關動作。之后將導致VDD下降，當VDD電壓低于關斷電壓VDD_OFF (典型值 3.8V)時，系統將重新啟動。在芯片內部設計有 27.8V (典型值)的箝位電路以保護芯片受損。
深圳銀聯寶科技堅信市場才是檢驗真理的唯一標準，任何產品都需要投放入市，接受客戶、時間檢驗，大浪淘沙，留下真正符合需求的好產品。需要充電器ic的小伙伴，只需要聯系深圳銀聯寶科技，一切都會迎刃而解！
