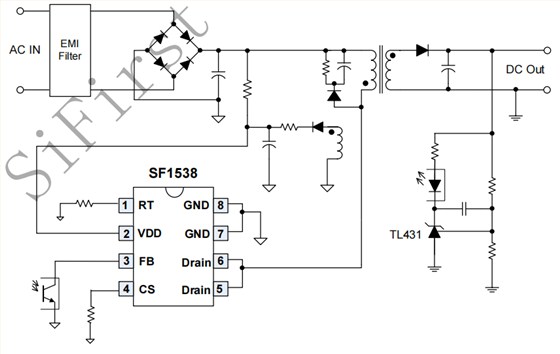

副邊反饋內置MOS充電器電源icSF1538DP最大輸出功率15W，封裝DIP-8，腳位分析如下：
1 RT 此引腳是控制開關頻率。
2 VDD 芯片供電腳。
3 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。
4 CS 電流采樣輸入腳。
5-6 Drain 內置功率 MOSFET 漏極。
7-8 GND 芯片參考地。
充電器電源icSF1538DP主要特點：
1、內置高功率MOSFET管，耐壓650V
2、可編程外部過溫保護OTP
3、專利的“零OCP恢復間隙控制”避免低壓啟動失敗
4、內置軟啟動，管腳浮空保護
5、超低啟動電流
6、內置頻率抖動改善EMI
7、內置同步斜率補償，逐周期電流限制
8、內置前沿消隱
充電器電源icSF1538DP應用場景：
1、手持數碼適配器
2、電視/電腦輔助電源
3、手機/平板充電器
4、LED驅動電源
5、替代線性電源
充電器電源icSF1538DP內置4ms軟啟動，管腳浮空保護，高效高保護，極大的提高了ic 的利用率，是一顆熱銷款。需要更多詳細資料的小伙伴請聯系400-778-5088！
