20W充電器icU6116支持準諧振降壓恒流輸出應用，僅需將SEL管腳短至GND即可。在準諧振降壓工作模式中，芯片保持CS峰值固定，并通過谷底開通方式，實現高精度恒流控制的同時，還可實現系統高效率，確保手機電力滿滿，精彩生活不掉線。
20W充電器ic U6116腳位說明：
1 GND 芯片參考地。
2 GATE 外部 MOSFET 驅動管腳。
3 CS 電流采樣輸入腳。
4 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。
5 SEL降壓型或反激型拓?fù)渑渲霉苣_。SEL懸空，反激原邊控制；SEL短接至GND，準諧振降壓型控制。
6 VDD 芯片供電管腳。

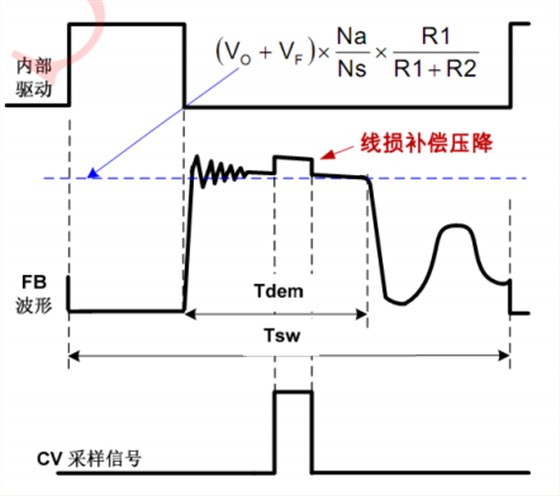

在原邊控制技術中，當原邊向副邊傳輸能量時，通過采樣與副邊繞組耦合的輔助繞組電壓，得到輸出電壓反饋信號。下圖展示了20W充電器icU6116內部CV電壓采樣時序以及關鍵波形。隨著副邊電流的續流到零，存在著副邊續流二極管導通壓降VF的降低過程。為了通過輔助繞組獲得高精確的輸出電壓信息，芯片內的恒壓采樣模塊屏蔽了由于漏感導致的關斷時刻的電壓振蕩。當恒壓采樣過程結束時，內部的采樣保持模塊記錄下反饋誤差并通過內部的誤差運算放大器將其放大。原邊恒壓控制模塊利用誤差運算放大器的輸出實現高精度的恒壓輸出。芯片內部恒壓輸出基準為高精度的2V。

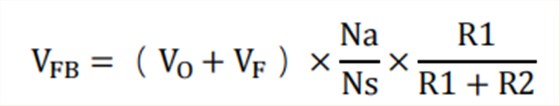

在恒壓采樣過程中，20W充電器icU6116內部有一可變電流源從FB管腳流出用作線損補償，如上圖所示，由此將在FB波形上產生一電壓階梯。上圖也展示了消磁過程中FB電壓平臺的量化關系：
其中：Vo和VF分別為輸出電壓和副邊續流二極管導通電壓；R1和R2為由輔助繞組連接到FB管腳的分壓電阻；Ns和Na分別為副邊繞組和輔助繞組匝數。當系統進入到過載模式后，隨著輸出電壓的降低FB電壓將降低至內部輸出電壓基準2V以下，之后芯片也將自動進入到恒流輸出模式中。
U6116不僅可應用于手機充電器ic，還可以用在AC-DC適配器、LED照明驅動上面，將高性價比與實用性完美結合，提供穩定可靠的支持，成為電源管理的得力助手！
