充電器芯片CY3783A初級電流流經電感使CS腳的電壓上升，當CS腳電壓超過內部設定的值時，功率開關管會立馬關斷。從CV模式到CC模式，內部設定的值會線性變化。CY3783A內置了輸入線電壓補償功能，用以補償開關延時在不同線電壓下導致的IPK誤差。在三極管導通時間，芯片采樣VFB的端反應線電壓的負壓，并轉換為合適的補償電流疊加在CS腳，改變VPK的大小，從而實現優秀的恒流線性調整率。

充電器芯片CY3783A是一款應用于原邊采樣和控制的高性能開關電源芯片。其內置功率BJT，可用于10W以內的離線式開關電源產品。CY3783A工作于恒流模式時采用PFM的控制方式，而工作于恒壓模式時采用PWM+PFM的控制方式，從而可以獲得高精度的恒壓恒流控制效果，且無需任何次級采樣和控制電路。

充電器芯片CY3783A具有出色的恒壓控制精度。在恒壓工作時，芯片采用PWM+PFM的控制方式，調整不同輸出負載時系統的工作頻率，以及單周期的峰值電流大小，從而調整輸出功率使輸出電壓保持恒定。

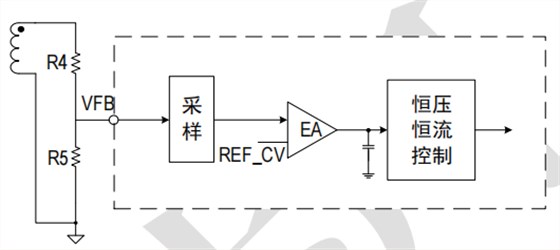

具體的，CY3783A通過采樣輔助繞組分壓后的電壓來判斷輸出電壓大小，再將采樣后的電壓送入誤差放大器，將采樣電壓與恒壓基準的誤差放大后用來控制功率開關管的開啟時間和開啟頻率，從而調整輸出功率以維持輸出電壓恒定。恒壓表達式如下：

V_REF為恒壓基準，R₄為分壓上拉電阻，R₅為分壓下拉電阻，N_S為變壓器次級繞組匝數，N_A為變壓器輔助繞組匝數，V_D2為輸出二極管壓降。在功率開關管關閉后，芯片延時Tdelay再對VFB波形進行采樣，并在波形拐點處結束采樣。

充電器芯片CY3783A采用可變驅動電流的方式驅動功率開關管工作，以實現更低的開關損耗和導通損耗來提升效率，并優化開關電壓電流尖峰實現更有的EMI效果。隨著初級峰值電流的變化，功率三極管基極驅動電流從20mA到46mA線性變化。
