iPhone 14推出車禍檢測功能，還能主動撥打求救電話；華為Mate50在無地面網絡信號覆蓋的環境下，能夠通過暢連App，將文字和位置信息向外發出，與外界保持聯系，并支持多條位置生成軌跡地圖。智能手機未來模式注定是手機+AloT+汽車+智能家居+潮流科技+全場景多終端的生活方式。但如果手機沒電了，再多功能也無法施展。充電器芯片U6116，讓你告別電量擔憂，安全迅速充上電！
充電器芯片U6116主要特點：
▲支持反激和降壓型拓撲應用
▲反激原邊控制（SEL 管腳懸空）
▲準諧振降壓控制 (SEL= GND)
▲±4% 恒流、恒壓精度
▲待機功耗<70mW
▲多模式原邊控制方式
▲工作無異音
▲優化的動態響應
▲可調式線損補償
▲集成線電壓和負載電壓的恒流補償
▲集成完善的保護功能：
短路保護 (SLP)
過溫保護 (OTP)
逐周期限流保護 (OCP)
前沿消隱 (LEB)
管腳懸空保護
VDD 過欠壓保護和箝位保護

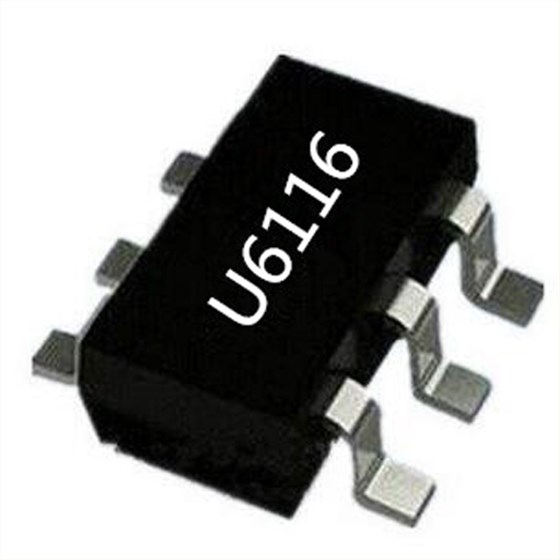

▲封裝形式 SOT23-6L
充電器芯片U6116管腳功能：
1 GND 芯片參考地。
2 GATE 外部 MOSFET 驅動管腳。
3 CS 電流采樣輸入腳。
4 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。
5 SEL降壓型或反激型拓撲配置管腳。SEL懸空，反激原邊控制；SEL短接至GND，準諧振降壓型控制。
6 VDD 芯片供電管腳。
在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。在充電器芯片U6116內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償掉。隨著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。U6116 優化設計的動態響應性能，可滿足USB充電器的要求。
深圳銀聯寶科技推出的充電器芯片積極響應“雙碳”政策，打造兼具性能和品質設計的精品，綠色環保，促進循環經濟發展，為消費者呈現更多驚喜，已成為眾多客戶選購芯片的首選渠道！
