充電器芯片U6773H表現非凡

2023-04-19 15:04:01

2023年第一季度全球智能手機市場同比繼續下跌12%,目前來看,手機市場依然還未開始恢復,不過已經趨向平穩。另外,5G的快速普及和折疊屏產品也為行業注入了新的活力。未來幾個季度,出貨水平將有所改善。深圳銀聯寶科技的充電器芯片也得到了持續的關注,產品品質和供應情況一如既往有保障!

今天給小伙伴們推薦的充電器芯片U6773H,為了滿足嚴苛的平均效率和待機功耗要求,采用了調幅控制(AM)和調頻控制(FM)結合的多模式控制技術。接近滿載輸出時,系統工作在調頻工作模式中;在輕重載條件下,系統工作在調頻工作和調幅工作模式中;當系統接近空載輸出時,系統工作在調頻模式中以降低待機功耗。利用此種控制技術,系統可以獲得低于70mW的待機功耗。

充電器芯片U6773H封裝形式 SOP-7/DIP-7腳位如下

1 VDD P 芯片供電管腳

2 FB I系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳,用于CV模式輸出電壓控制及CC 模式輸出電流控制

3 CC I 恒流控制功能管腳,需在CCGND之間連接電容。

4 CS I 電流采樣輸入管腳

5,6 Drain I 內部功率管的漏極

7 GND P 芯片參考地

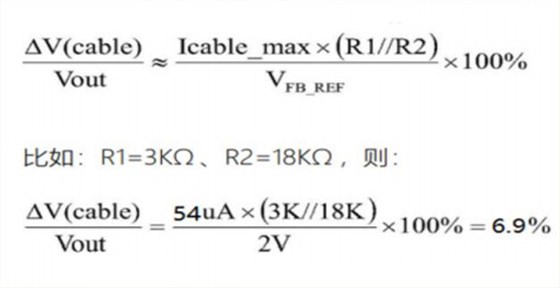

在手機充電器的應用中,電池與充電器之間一般會通過一定長度的電纜相連,由此也將導致輸送到電池端的電壓產生一定的電壓降。在充電器芯片U6773H內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期,而反比于輸出功率,所以在電纜上的電壓降可以被補償?shù)簟kS著負載功率的降低,在FB上的偏置電壓將逐漸提高。通過調節分壓電阻R1R2的阻值可以調節實際補償量的大小。最大的線補電壓與輸出電壓基準的比例如下:

1681885492739

不管是手機供應鏈,還是充電器芯片終端市場,依然還有大量的需求。選擇強有力的充電器芯片合作伙伴,就來深圳銀聯寶科技!
