缺芯與疫情在一定程度上影響了手機的出貨量，卻沒有阻擋手機廠商前進的腳步，紛紛提出高端化策略，表示高端機更能刺激消費者換機。但若沒有核心技術的支撐，高端化將是空中樓閣。就像手機充電器，如果沒有一顆品質足夠過硬的充電器芯片，再漂亮的外觀，也無法實現其高性能。來了解下充電器芯片U6773H ，可以幫你實現這一效果！

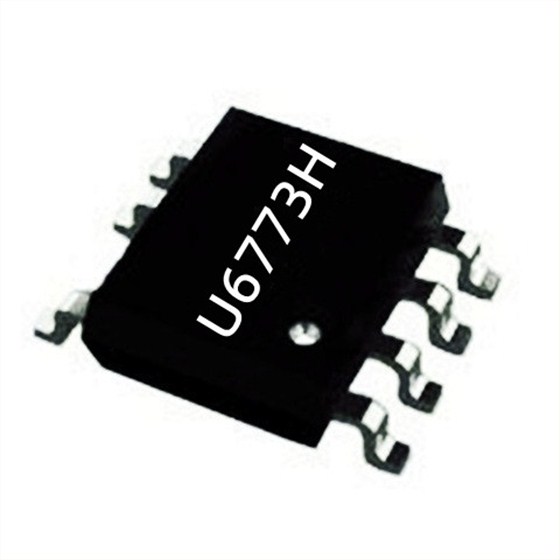

充電器芯片U6773H是一款高性能、多模式準諧振原邊(QR-PSR) 控制功率開關。芯片內高精度的恒流、恒壓控制機制結合完備的保護功能，使其適用于小功率離線式電源應用中。U6773H優化設計的動態響應性能，可滿足USB充電器的要求。在恒壓輸出模式中芯片采用了調頻控制與調幅控制結合的多模式控制技術，同時在CS管腳有一電流源流出調節CS電壓信號。利用以上技術，U6773H可實現由滿載到空載全程無異音工作。
在充電器芯片U6773H內部，輸出電壓通過FB管腳實時采樣并與欠壓保護閾值 (典型值 1.15V) 相比。當采樣到的FB電壓低于1.15V且持續時間超過35ms時，芯片將進入到短路保護模式，并自動重啟。U6773H內部集成FB短路保護功能，當FB引腳短路時，芯片立即停止開關動作。
當VDD電壓超過30V (典型值) 時，芯片立即停止開關動作。之后將導致VDD下降，當VDD 電壓低于關斷電壓VDD_OFF (典型值 9V) 時，系統將重新啟動。在芯片內部設計有34.5V (典型值) 的箝位電路以防止芯片受損。
在芯片開始工作之前，充電器芯片U6773H僅消耗典型值為2uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低由直流母線流經啟動電阻的電流和待機功耗的目的。當VDD電壓超過開啟電壓(典型值 16.3V)，U6773H開始工作并且芯片工作電流上升到1mA (典型值)。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。
當芯片結溫超過165℃,芯片停止開關動作，VDD不斷重啟；直到芯片結溫低于135℃時，芯片才能恢復開關動作。U6773H內部設計有管腳懸空保護電路防止系統受損，設計的帶軟驅動功能的驅動電路優化了系統EMI性能。
手機市場已進入存量競爭時代，充電器芯片也受到了一些影響。但深圳銀聯寶科技堅信，繼續在客戶看重的品質、技術服務和成本優勢這些方面努力，時刻應對不同挑戰，未來一定會有更大收獲！
