充電器芯片U52143采用可變驅動電流的方式驅動功率開關管工作，以實現更低的開關損耗和導通損耗來提升效率，并優化開關電壓電流尖峰實現更有的EMI效果。隨著初級峰值電流的變化，功率三極管基極驅動電流從20mA到46mA線性變化。今天先給大家簡單的介紹下U52143的工作原理。
1、上電啟動和欠壓保護
充電器芯片U52143的啟動電流非常小，所以在芯片開啟前，系統可以以較小的功率就可以使芯片開啟。當芯片VDD電壓上升到開啟閾值VDD ON時，芯片開啟，產生內部使能信號，使能內部功能模塊，從而控制系統進行工作。在芯片開啟后，如VDD電壓下掉至關閉閾值VDD OFF時，芯片欠壓保護，關閉內部使能信號并停止工作。
2、快速啟動模式
充電器芯片U52143內置了快速啟動模塊。一旦VDD達到開啟閾值VDD ON ，為保證輸出快速建立，芯片會控制初級峰值電流保持最大，直到輸出電壓建立到欠壓保護閾值以上，芯片推出快速啟動模式。
3、恒壓工作
充電器芯片U52143具有出色的恒壓控制精度。在恒壓工作時，芯片采用PWM+PFM的控制方式，調整不同輸出負載時系統的工作頻率，以及單周期的峰值電流大小，從而調整輸出功率使輸出電壓保持恒定。

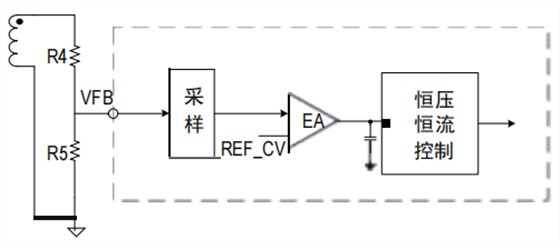

具體的，充電器芯片U52143通過采樣輔助繞組分壓后的電壓來判斷輸出電壓大小，再將采樣后的電壓送入誤差放大器，將采樣電壓與恒壓基準的誤差放大后用來控制功率開關管的開啟時間和開啟頻率，從而調整輸出功率以維持輸出電壓恒定。恒壓表達式如下：

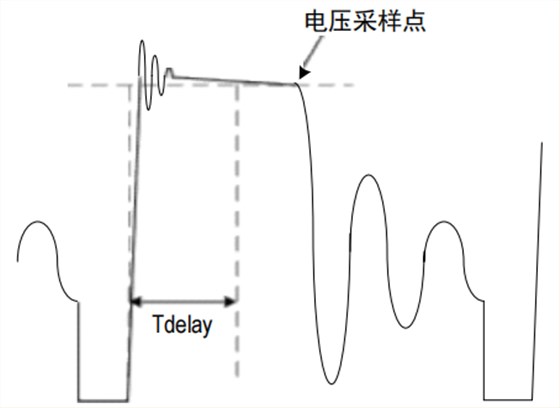

VREF_CV為恒壓基準，R4為分壓上拉電阻，R5為分壓下拉電阻，Ns為變壓器次級繞組匝數，NA為變壓器輔助繞組匝數，VD2為輸出二極管壓降。U52143的采樣方式如下圖，在功率開關管關閉后，芯片延時Tdelay再對VFB波形進行采樣，并在波形拐點處結束采樣。
充電器芯片U52143還有多種控制方式，從而可以獲得高精度的恒壓恒流控制效果，可應用于旅充、適配器、反激式變換器等。欲了解更多詳細情況，請直接聯系深圳銀聯寶科技熱線電話400-778-5088。
