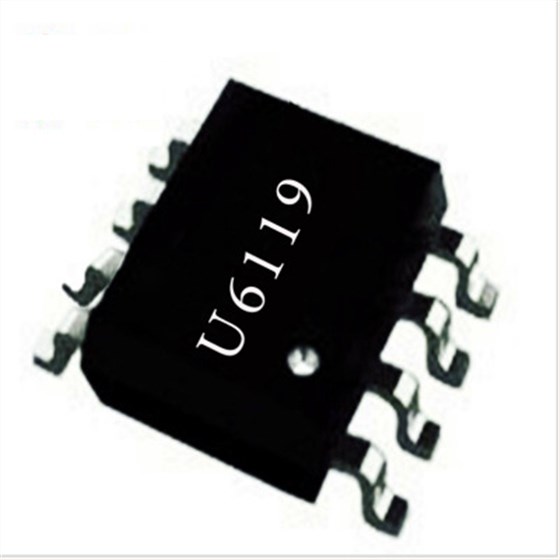

dc-dc電源電路又稱為dc-dc轉換電路，其主要功能就是進行輸入輸出電壓轉換。一般我們把輸入電源電壓在72V以內的電壓變換過程稱為dc-dc轉換。今天給大家介紹的是一款高性準諧振 Buck 控制器，可提供高精度恒壓和恒流輸出性能，適用于所有小功率dcdc降壓應用中的開關電源芯片U6119。
dc-dc開關電源芯片U6119可應用在電動車、汽車等控制器系統中，能直接替代 LM317、LM7815 或電阻型降壓線性穩壓器，具有高效率，高集成度，高可靠性等特性，能大大降低整體控制器的溫度，使整個系統更可靠工作，降低生產成本。
開關電源芯片U6119主要特點：
&集成高壓大功率 MOSFET，寬電壓輸入范圍20-200V
&±3% 恒流、恒壓精度
&待機功耗<30mW
&多模式 PWM 控制方式
&工作無異音
&優化的動態響應
&可調式線損補償
&集成線電壓和負載電壓的恒流補償
&集成完善的保護功能：
短路保護 (SLP)
過溫保護 (OTP)
逐周期限流保護 (OCP)
前沿消隱 (LEB)
管腳懸空保護
VDD 過欠壓保護和箝位保護
&封裝形式 SOP-7
dc-dc開關電源芯片U6119在恒壓輸出模式中，采用多模式工作方式，即調幅控制和調頻控制相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了輸入電壓和負載電壓的恒流補償。采用U6119可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，在DC大電流輸出時可獲得高性能的恒壓輸出表現。
dc-dc開關電源芯片U6119引腳說明：
1 VDD 芯片供電腳。
2 EN 短接至 GND，使能控制腳。
3 FB系統反饋管腳，用于 CV 模式輸出電壓控制及 CC 模式輸出電流控制。
4 CS 電流采樣輸入腳。
5-6 HV 內置功率 MOSFET 漏極。
7 GND 芯片參考地。
能量轉換系統必定存在能耗，雖然實際應用中無法獲得100%的轉換效率，但一個高質量的電源效率可以達到非常高的水平。選擇dc-dc開關電源芯片U6119，可以幫你達到高效指標！
