開放式廚房一直被認為不符合中餐烹飪習慣，但類似洗烘一體機、凈煙機這類產品的出現，我們也感受到了科技為廚房帶來的改變，令很多向往開放式廚房的人有了新的選擇。家電產品一直是深圳銀聯寶科技關注的重點應用領域，最近主打的小家電電源管理芯片U62143推薦給大家！

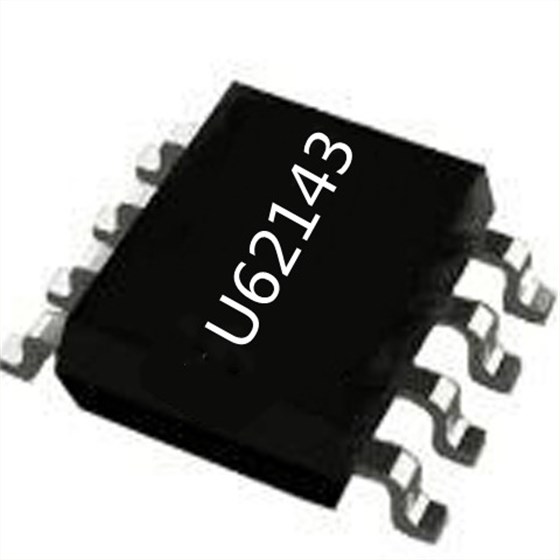

電源管理芯片U62143是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于AC/DC 電源適配器、小功率離線式充電器應用。
在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。在電源管理芯片U62143內部存在由線損補償模塊控制的可調式電流源流出到與 FB 管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償?shù)簟ｋS著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。
在芯片開始工作之前，電源管理芯片U62143僅消耗典型值為1.1uA 的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當 VDD 電壓超過開啟電壓 (典型值 10V)，U62143 開始工作并且芯片工作電流上升到 0.18mA (典型值)。之后VDD 電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U62143的工作電流便進一步降低到 0.14mA (典型值)，以幫助降低系統待機功耗。
為了滿足嚴苛的平均效率和待機功耗要求，電源管理芯片U62143采用了調幅控制（AM）和調頻控制（FM）結合的多模式控制技術。 接近滿載輸出時，系統工作在調頻工作模式中；在輕重載條件下，系統工作在調頻工作和調幅工作模式中；當系統接近空載輸出時，系統工作在調頻模式中以降低待機功耗。利用此種控制技術，系統可以獲得低于 50mW的待機功耗。
深圳銀聯寶科技電源管理芯片深耕于智能家居、LED照明、安防系統各個領域的硬件需求，良好的芯片品質，輔以專業技術服務，邀您一起玩轉“芯”花樣！
