隨著物聯網、新能源、人工智能、機器人等新興應用領域的發展，電源管理芯片下游市場持續發展。深圳銀聯寶科技作為經營多年的電源ic生產廠商，透過高性?xún)r(jià)比、高可靠性以吸引眾多客戶青睞。今天主推的是內置高壓功率三極管、可提供高精度恒壓和恒流輸出性能的電源icU62133！
電源icU62133主要特性：
*內置超高壓功率 BTJ
*谷底開通、原邊控制、系統效率高
*多模式原邊控制方式
*優異的動態響應
*集成動態三極管驅動電路
*工作無異音
*優化的 EMI 性能
*恒流、恒壓調整率小于 ±5%
*超低待機功耗 <50mW
*CV 模式可編程輸出線壓降補償
*內置完善的保護功能：
輸出短路保護 (FB SLP)
逐周期限流保護（OCP)
芯片過熱保護 (OTP)
VDD 過壓、欠壓和箝位保護
輸出過壓保護功能 (FB OVP)
*SOP-8 封裝

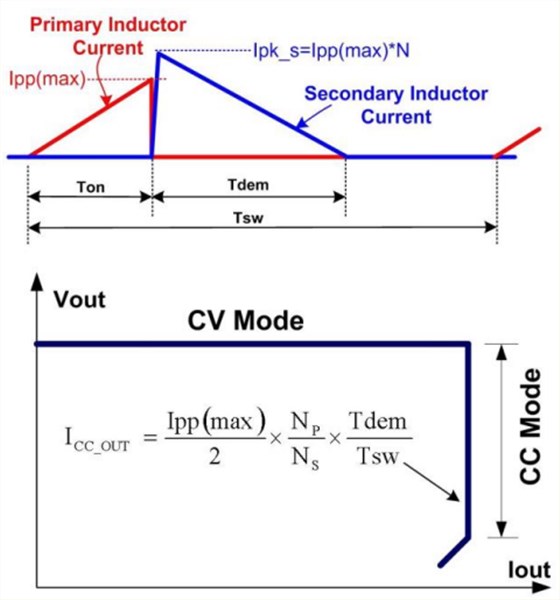

電源icU62133利用 FB 管腳電壓和 CS 管腳電壓的時序關系，可以實現高精度的恒流輸出控制。如圖 所示，在恒壓輸出模式當系統輸出功率增加且接近恒流輸出控制點時，原邊電感電流達到其最大值。
如上圖所示，原邊電感電流、變壓器匝比、副邊消磁時間（Tdem）和開關周期時間（Tsw）決定了副邊平均輸出電流。如果忽略漏感的影響，副邊平均輸出電流的公式在上圖已示。當輸出電流達到原邊恒流控制模塊的輸出基準時，芯片將進入調頻工作模式中，無論輸出電壓低于恒壓輸出基準或者具體如何，只要VDD電壓不低于其關斷電壓芯片將持續工作。在電源icU62133內部，在恒流輸出模式中消磁時間Tdem與開關周期Tsw的比例被嚴格控制為1/2。所以實際平均輸出電流可以表示為：
其中：
N----變壓器原邊繞組與副邊繞組匝數之比。
Rcs---連接于三極管發射極與GND之間的采樣電阻。
在芯片開始工作之前，電源icU62133僅消耗典型值為1.1uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當VDD電壓超過開啟電壓 (典型值10V)，U62133開始工作并且芯片工作電流上升到 0.18mA (典型值)。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U62133的工作電流便進一步降低到0.14mA (典型值)，以幫助降低系統待機功耗！
