電源ic U6615S輸出可做5W、9W、12W、18W

2023-02-03 11:00:47

離線反激變換器電源icU6615S輸出規格為5W9W12W18W,應用于PD/QC市場,VDD-40V max18W特征如下:

*數字頻率洗牌技術進行改進電磁干擾性能。

*固定65k HzPWM開關頻率。

*低待機功耗(<75W@230Vac)

*軟啟動,以減少MOSFET VD S應力。

*低啟動電流(<10uA@VCC=12V)

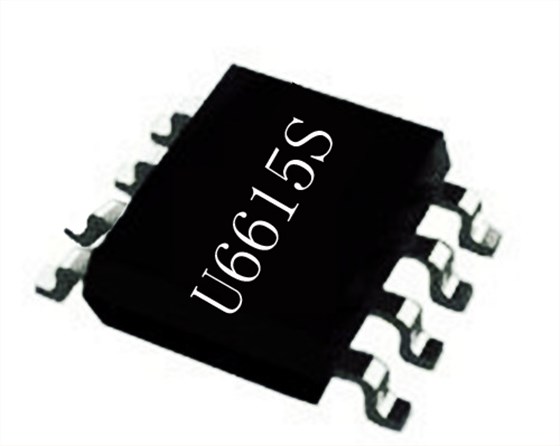

U6615S電源芯片ic

電源icU6615S結合了一個專用的電流模式PWM4A/630V MOSFEET的模式控制器低待機功率低功耗、低電磁兼容性和低成本。常應用于12W范圍內的離線反激變換器輸出功率。U6615S集成有多種保護功能:VDD 欠壓保護 (UVLO)VDD 過壓保護 (OVP)、逐周期限流保護 (OCP)、短路保護 (SLP) VDD箝位等。

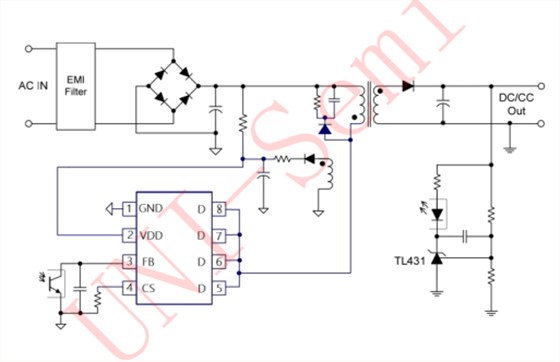

U6615S應用簡圖

電源icU6615S主要特點:

*集成 650V MOSFET

*±4% 恒流、恒壓精度

*待機功耗<70mW

*多模式原邊控制方式

*工作無異音

*優化的動態響應

*可調式線損補償

*集成線電壓和負載電壓的恒流補償

*集成完善的保護功能

電源icU6615S引腳說明:

1 GND 芯片參考地。

2 VDD 芯片供電管腳。

3 FB 反饋輸入管腳。閉環控制時連接于光電耦合器相連,此腳位電壓決定了PWM驅動信號的占空比和CS管腳的關斷電壓。

4 CS 電流采樣輸入管腳

5678 D 內置功率 MOSFET 漏極。
