那么讓我們一起來了解下電源芯片U6271S的功能特點腳位圖吧。

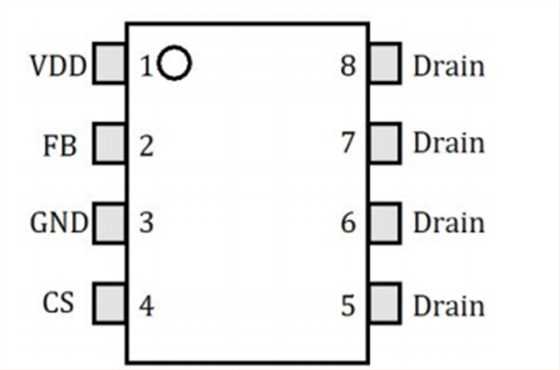

一、從腳位圖看：
二、從功能特點看：
電源芯片U6271S是一種很好的原邊控制器。中層CC/CV運行控制器電源AC/DC充電器和適配器應用。其優勢：
1.該芯片集成了一個內部功率場效應晶體管。并在QR模式下運行以提供率以及內置的幾個功能保護。
2.了對輔助的需求降低總物料清單的反饋電路成本。專有恒壓和恒流（CC）控制集成。
3.在cv控制中，控制器改變根據負載情況進行操作。全速加載時，控制器工作在準共振狀態。（qr）通用線路電壓模式。這個一次側調節電源高達無DCM效率限制的功率或可聽見的噪音。
4.在CC控制中，對VCS峰值進行采樣。電流和退磁脈沖調節輸出電流。電流和輸出功率設置可通過外部調節CS引腳處的感應電阻器RS。
5.提供保護覆蓋自動恢復功能，包括逐周期限流，vdd ovp，olp，SCP、OTP等。
6.輸入功率小于75MW在高線路電壓的空載條件下。
三、從功率段上看：電源芯片U6271S大功率可做到18W，典型輸出規格12V1.5A，12V1.25A。適用于筆記本筆記本適配器，光電二極管監控電源，電池充電器，電源適配器，開放式開關電源開關電源等等。
