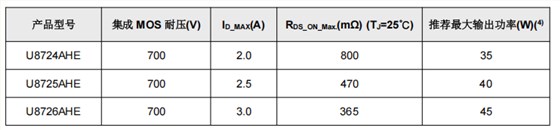

氮化鎵電源ICU872XAHE系列分為U8724AHE、U8725AHE、U8726AHE三個型號，都是20V單高壓帶恒功率，典型功率表如下：
氮化鎵電源ICU872XAHE系列是一款集成E-GaN的高頻高性能準諧振模式交直流轉換功率開關。芯片集成高壓啟動電路，可獲得快速啟動功能和超低的工作電流，實現小于30mW的超低待機功耗。U872XAHE的工作頻率最高可達220kHz，可全范圍工作在準諧振模式。芯片集成峰值電流抖動功能和驅動電流配置功能，可極大的優化系統EMI性能。芯片內置Boost供電電路，非常適用于寬輸出電壓的應用場景。
氮化鎵電源IC U872XAHE系列集成有完備的保護功能，包括：VDD欠壓保護(UVLO)、VDD過壓保護(VDDOVP)、輸入過壓保護(LOVP)、輸入欠壓保護(BOP)、輸出過壓保護(OVP)、輸出欠壓保護(DEMUVP)、逐周期電流限制(OCP)、異常過流保護(AOCP)、過載保護(OLP)、內置過熱保護(OTP)、前沿消隱(LEB)、CS管腳開路保護等。
氮化鎵電源ICU872XAHE封裝形式為ESOP-7，管腳特征如下：
1 CS I/O 電流采樣輸入、最高頻率選擇管腳
2 FB I 系統反饋輸入管腳
3 DEM I/O 消磁檢測、輸出 OVP 檢測、驅動能力分檔判定管腳
4 VDD P 芯片供電管腳
5 SW P Boost 電路內置 MOS 的漏極管腳
6 GND P 芯片參考地
7 DRAIN P 內置高壓 GaN FET 漏極、高壓啟動供電管腳
氮化鎵電源ICU872XAHE系列包裝形式為編帶盤裝，5000顆/卷，同步整流芯片搭配推薦深圳銀聯寶科技的U7715X、U7612X、U771X等，聯系銀聯寶，獲取最新最全主控+同步+協議整套電源方案資料！
