同步整流芯片U7612是一款高頻率、高性能、CCM 同步整流開關，可以在GaN系統中替代肖特基整流二極管以提高系統效率。U7612 內置有VDD高壓供電模塊，無需輔助繞組供電可穩定工作，系統上支持High Side和LowSide配置，兼顧了系統性能和成本。
同步整流芯片U7612 的快速關斷功能可以幫助功率器件獲得較低的電壓應力，可支持?jǐn)嗬m(xù)工作模式 (DCM)、準諧振工作模式 (QR) 及連續工作模式 (CCM)。其內部集成有智能的開通檢測功能，可以有效防止反激電路中寄生參數振蕩引起的同步整流開關誤開通。
同步整流芯片U7612主要特點：
&內置 60V MOSFET
&支持反激、有源鉗位反激拓?fù)?/span>
&支持 DCM、QR 和 CCM 工作模式
&集成 180V 高耐壓檢測電路和高壓供電電路，無需 VDD 輔助繞組供電
&支持寬范圍輸出電壓應用，特別適用于支持QC、PD 等協議的快充領域
&支持 High Side 和 Low Side 配置
&<30ns 開通和關斷延時
&智能開通檢測功能防止誤開通
&智能過零檢測功能
&啟動前 Gate 智能鉗位

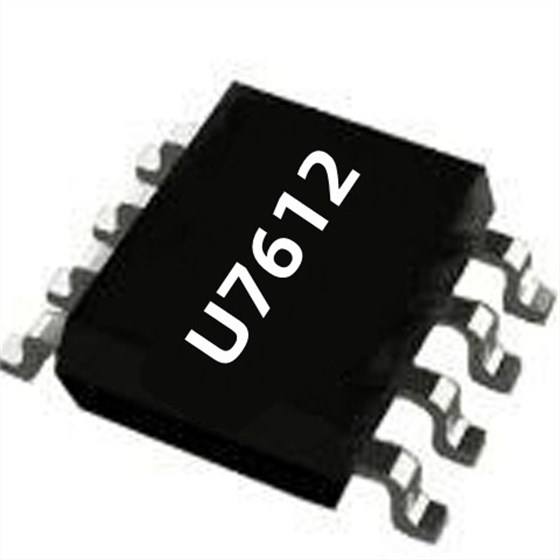

&封裝類型 SOP-8
同步整流芯片U7612在VDD電壓上升到VDD開啟電壓VDD_ON (典型值3.8V)之前，芯片處于關機狀態。內部Gate智能鉗位電路可以保證內置MOSFET不會發生高dv/dt導致的誤開通。當VDD電壓達到VDD_ON之后，芯片啟動，內部控制電路開始工作，副邊繞組電流Is經內置MOSFET的溝道實現續流。當VDD電壓低于欠壓保護閾值VDD_OFF (典型值 3.5V) 后，芯片關機，副邊繞組電流Is經內置MOSFET的體二極管實現續流。
同步整流芯片U7612引腳說明：
1 HV I漏極檢測引腳。HV 到 Drain 建議串聯 30~200Ω 的電阻，推薦典型值 100Ω
2 VDD P IC 供電引腳，VDD 到 GND 建議放置一個 1μF 的貼片陶瓷電容
3/4 GND G IC 參考地
5/6/7/8 Drain P 內置功率 MOSFET 漏極
