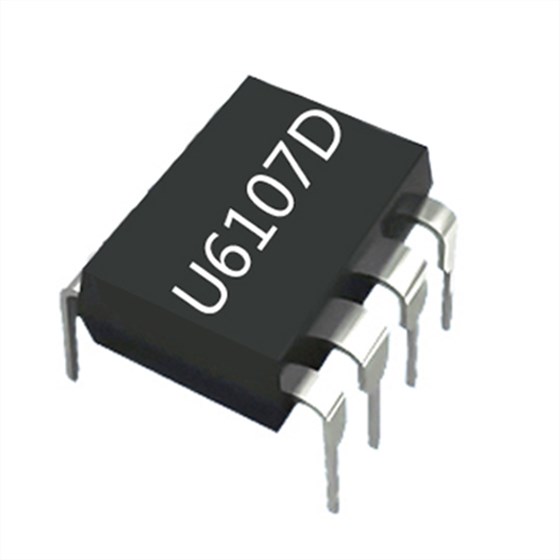

充電器芯片的核心是高效、安全的管理電能轉換與電池充電過程。充電器芯片U6107D是一種高性能的電流模式PWM離線反激變換器電源開關應用。在U6107D中，內部具有高精度65kHz開關頻率振蕩器，且?guī)в卸额l功能可優化EMI性能。芯片采用綠色節能模式和打嗝模式工作，對于小于40W的應用可以保證小于75mW的待機功耗。
充電器芯片U6107D集成有完備的保護功能，包括：VDD欠壓保護（UVLO）、VDD過壓保護（OVP）、逐周期電流限制、短路保護（SCP）、過載保護（OLP）、過熱保護、軟啟動、VDD箝位和CS管腳開路保護等。
充電器芯片U6107D主要特點：
*支持DCM和CCM控制
*±1%CV調節，快速動態回應
*待機功耗<75mW
*電流模式控制
*固定65KHz開關頻率
*綠色省電模式工作，優化的環路控制
*啟動和工作電流
*集成內部斜率補償?shù)碾娏髂Ｊ娇刂?/span>
*集成線電壓和電感量補償?shù)暮懔骷夹g(shù)
*集成自恢復模式的保護功能：
VDD 欠壓保護（UVLO）
VDD 過壓保護（OVP）
過熱保護（OTP）
逐周期電流限制
過載保護（OLP）
短路保護（SCP）
前沿消隱（LEB）
CS 管腳開路保護
*封裝DIP-8
在手機充電器、電源適配器等消費電子應用場景，建議選擇寬電壓輸入范圍、低功耗、支持輕載高效模式的充電器芯片，而且要優先選擇同步整流方案。來深圳銀聯寶科技，可幫您系統化篩選出適配場景、安全可靠的充電器芯片+同步整流電源方案！
