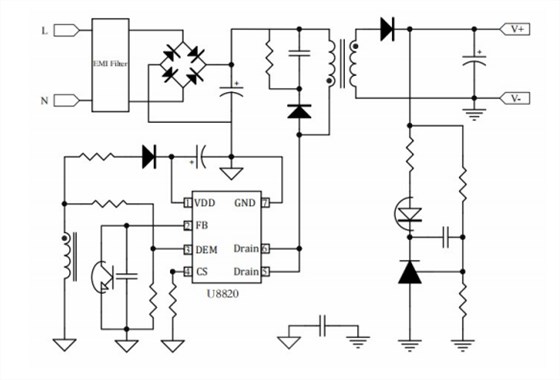

開關電源芯片U8820內部集成有典型值4ms的軟啟動功能，軟啟動過程中，電流峰值從最小值逐步增加， 同時工作頻率不低于10kHz，并由于輸出電壓升高消磁時間減小，頻率逐步上升。此功能有利于避免開機時變壓器的飽和，并降低副邊二極管的應力。系統每次重啟都會伴隨一次軟啟動過程，是一款針對離線式反激變換器的高性能準諧振電流模式PWM轉換芯片。
開關電源芯片U8820集成有完備的保護功能，包括：VDD欠壓保護(UVLO) 、VDD過壓保護(VDD OVP)、輸入欠壓保護 (Brownout)、輸入過壓保護(LOVP)、輸出過壓保護(OVP)、逐周期電流限制(OCP)、異常過流保護(AOCP)、過載保護(OLP)、輸出過流保護(SOCP)、短路保護(SCP)、內置過熱保護(OTP)、軟啟動、前沿消隱(LEB)等。芯片通過專利技術，大大降低了芯片待機電流，降低了待機損耗，待機功耗低至30mW 以下。
在啟動階段，開關電源芯片U8820通過芯片Drain腳對VDD充電。當VDD電壓達到VDDon 時，高壓供電關閉。輸出建立后，芯片供電由輔助繞組提供。在啟動過程中，當VDD低于2V時，高壓供電電路對VDD電容器充電電流為IHV1。小電流充電，主要是為了降低VDD引腳對地短路時的芯片功耗。當VDD電壓超過2V時，充電電流增加到IHV2，以縮短啟動時間。當VDD電壓降到VDD低鉗位電壓時，高壓供電電路再次開啟，以維持VDD電壓。但是，如果低鉗位供電狀態持續時間超過75ms，并且系統工作在非輕載模式時，芯片將觸發保護。
開關電源芯片U8820內部具有高精度80kHz開關頻率振蕩器，且?guī)в蓄l率調制和電流峰值調制功能，可優化EMI性能。芯片結合準諧振控制模式，綠色節能模式和打嗝模式工作，全范圍優化效率，實現待機功耗小于30mW，滿足六級能效要求。當負載非常小時，U8820 進入到打嗝模式工作。隨著輸出負載減小，FB電壓減小至低于閾值Vskip_in時，開關管停止動作。當FB電壓超過閾值Vskip_out時，開關管重新開始動作。U8820采用專利的打嗝噪音優化技術，可自適應的調節打嗝Vskip_out的閾值，實現噪音和紋波的最優化。
