手機充電器作為手機電力補給主要手段，承載著電力傳輸的重要責任，質量好壞除了會影響充電速度，還會帶來安全隱患。作為手機充電器芯片供應商的深圳銀聯寶科技，始終不忘安全第一、性能至上原則，推出的高性能、低成本的10W充電器芯片U93135，采用最新行業標準和技術規范，讓客戶在安全的環境中享受快充的樂趣！

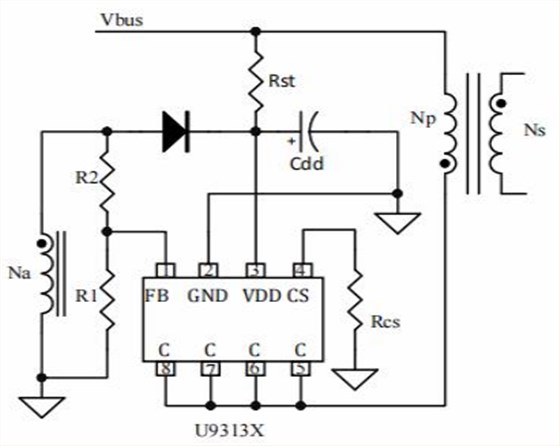

在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。在10W充電器芯片U93135內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償掉。隨著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。
在芯片開始工作之前，10W充電器芯片U93135僅消耗典型值為1.1uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當VDD電壓超過開啟電壓(典型值 10V)，U93135開始工作并且芯片工作電流上升到0.18mA (典型值)。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U93135的工作電流便進一步降低到0.14mA (典型值)，以幫助降低系統待機功耗。
在原邊控制技術中，當原邊向副邊傳輸能量時，通過采樣與副邊繞組耦合的輔助繞組電壓，得到輸出電壓反饋信號。10W充電器芯片U93135內部的電壓采樣、消磁檢測和諧振谷底觸發的關鍵波形。當恒壓采樣過程結束時，內部的采樣保持模塊記錄下反饋誤差并通過內部的誤差運算放大器將其放大。原邊恒壓控制模塊利用誤差運算放大器的輸出實現高精度恒壓的輸出。芯片內部恒壓輸出基準為高精度的1.25V。
市場的檢驗和反饋是最直接真實的。深圳銀聯寶科技的充電器芯片市場占有率一直穩居前列，吸引了很多回頭客，一起攜手開發了很多新的電源項目。走進深圳銀聯寶，為您提供更多一站式電源方案服務！
