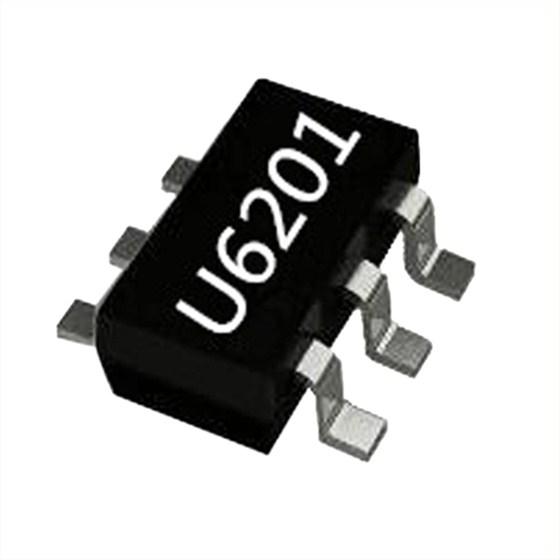

電源管理ic U6201目前炙手可熱，良好品質加上可替代多顆昂寶芯片，比如OB2273、OB2363等，簡簡單單的一顆電源管理IC U6201，功能能卻極其強大，今天特地為小伙伴們?nèi)娼榻B一下。
▲可支持?jǐn)嗬m(xù)模式、連續模式的原邊恒流技術
▲±5% 恒流精度；±1%恒壓精度
▲待機功耗<75mW
▲固定 65KHz 開關頻率
▲綠色省電模式和打嗝模式工作
▲超低啟動和工作電流
▲集成抖頻功能優化 EMI
▲集成內部斜率補償?shù)碾娏髂Ｊ娇刂?/span>
▲集成線電壓和電感量補償?shù)暮懔骷夹g(shù)
▲集成自恢復模式的保護功能：
VDD 欠壓保護（UVLO）
VDD 過壓保護 （OVP）
過熱保護（OTP）
逐周期電流限制
過載保護（OLP）
短路保護（SCP）
前沿消隱（LEB）
CS 管腳開路保護
▲封裝類型 SOT23-6L
電源管理ic U6201管腳功能描述：
1 GND 芯片參考地。
2 FB反饋輸入管腳。閉環控制時連接于光電耦合器相連，此腳位電壓決定
了，PWM 驅動信號的占空比和 CS 管腳的關斷電壓。
3 SEL功能復用管腳。橫流恒壓輸出應用時，推薦連接典型值為 10-47nF 電
容到 GND 管腳；恒壓輸出應用時，此管腳懸空。
4 CS 電流采樣輸入管腳。
5 VDD 芯片供電管腳。
6 GATE 圖騰驅動電路管腳，連接外部 MOSFET。
電源管理ic U6201該IC內置通用初級側CC控制，簡化了隔離電源設計，需要對輸出進行CC調節。內置綠色和突發模式控制，可實現輕載和零載荷。可持續供應。
