開關電源芯片，一種使用到開關電源電路里的IC芯片，對于一個開關電源電子工程師來說，如果連開關電源芯片原理都不懂，那怎么能在江湖上混呢？作為有多年開關電源芯片開發生產經驗的銀聯寶電子科技開關電源芯片廠家近有客戶反映想了解一下r7731開關電源芯片的工作原理，銀聯寶電子科技開關電源芯片IC廠愛就為大家介紹一下吧!

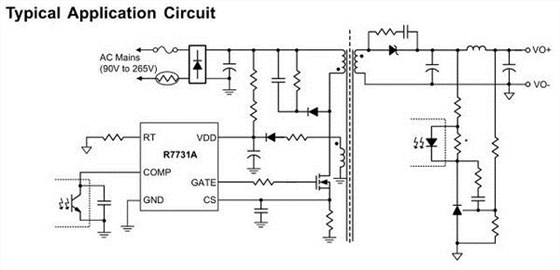

r7731開關電源芯片從芯片外部看，單端開關電源控制芯片哪一種的工作原理都差不多，基本是就是供電（啟動與維持）、開關管驅動、開關管電流檢測、輸出電壓反饋、振蕩頻率。
r7731開關電源芯片供電（啟動）：芯片的VDD腳接一個電容到地，一個電阻到輸入電壓正極，上電時輸入電壓通過電阻給電容充電，當電容上的電壓充到芯片的啟動電壓門限值時，芯片開始工作。
r7731開關電源芯片供電（維持）：為了節能，啟動電阻都比較大，單靠電阻電容不能提供維持芯片正常工作所需的電流，所以要在高頻變壓器上設一個供電繞組給芯片供電。芯片一旦啟動工作，該繞組的輸出電壓就為芯片提供持續的電源。
r7731開關電源芯片開關管驅動：芯片一旦啟動工作，GATE腳便驅動開關管導通或截止，各輸出繞組便有電壓輸出。
r7731開關電源芯片開關管電流檢測：開關管源極接一個電流采樣電阻，采樣電壓送到芯片CS腳，當電流達到設計的大值時，CS腳電壓大于芯片內部設定的基準電壓，GATE腳電壓變低，關斷開關管。
r7731開關電源芯片輸出電壓反饋：輸出電壓的變化經光藕反饋到芯片COMP腳，控制占空比。振蕩頻率：RT腳到地的電阻大小，決定開關頻率。
