開關電源芯片U6113的工作電流典型值為 140uA。如此低的工作電流降低了對于 VDD 電容大小的要求，同時也可以幫助系統獲得更高的效率。
開關電源芯片U6113在同一塊晶元上同時集成了高壓功率MOSFET 和控制器。U6113 內部高度集成的高精度恒流控制電路和完備的保護功能使其適用于 LED 照明的應用中，是帶有準諧振式的降壓型功率開關器。
開關電源芯片U6113集成有高壓?jiǎn)?dòng)電路和無需輔助繞組的電感電流過零檢測電路，利用此功能，系統工作在準諧振模式下并且最大程度地簡化了系統的設計。集成有完備的保護功能以保障系統安全可靠的運行，如 VDD 欠壓保護功能、逐周期電流限制、過熱保護、LED 開路和短路保護等。
開關電源芯片U6113應用LED 照明驅動：
#在 40V LED 輸出電壓下：
175~265VAC：120mA
85~265VAC：100mA
#在 60V LED 輸出電壓下：
175~265VAC:100mA
85~265VAC：90mA

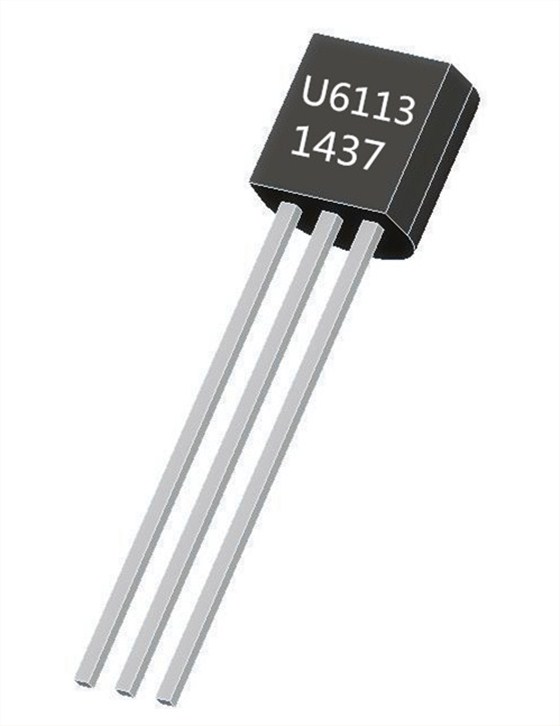

開關電源芯片U6113極簡封裝TO-92，各引腳功能描述：
1 腳Drain 內部功率 MOSFET 漏極。
2 腳CS 芯片地，也用作電感峰值電流控制腳。
3 腳VDD 芯片電源供電。
開關電源芯片U6113設計的軟驅動結構的驅動電路優化了系統的 EMI 性能，讓芯片可以連續穩定地工作。
