20W外推MOS充電器開關電源芯片U6116可作為昂寶OB2531、OB2532替代料，腳位及參信息一并介紹給大家。

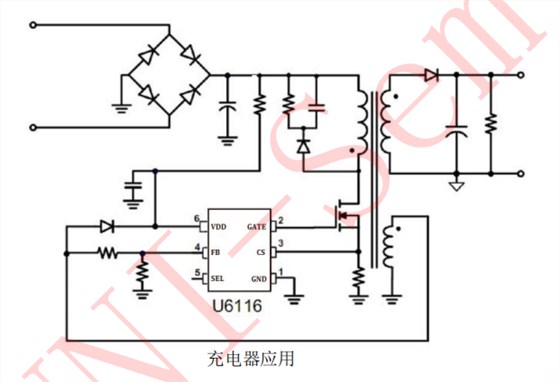

開關電源芯片U6116是一款高性能原邊控制器，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用中。同時，U6116 也支持準諧振降壓型 LED 恒流、恒壓輸出應用，僅需將 SEL 管腳短接到 GND 管腳即可。
開關電源芯片U6116 腳位功能：
1 GND 芯片參考地。
2 GATE 外部 MOSFET 驅動管腳。
3 CS 電流采樣輸入腳。
4 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。
5 SEL降壓型或反激型拓撲配置管腳。SEL 懸空，反激原邊控制；SEL 短接至 GND，準諧振降壓型控制。
6 VDD 芯片供電管腳。
在恒壓輸出模式中，開關電源芯片U6116 采用多模式工作方式，即調幅控制 (AM) 和調頻控制 (FM) 相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。
采用開關電源芯片U6116 可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。U6116 集成有多種保護功能：VDD 欠壓保護 (UVLO)、VDD 過壓保護 (OVP)、逐周期限流保護 (OCP)、短路保護 (SLP) 和 VDD 箝位等。
開關電源芯片U6116還能替換DP2532、SF5920S，性能成熟價格優勢明顯可有效控制成本，作為替代料或者開發新案皆合適，搜索深圳銀聯寶科技，來電詳談！
