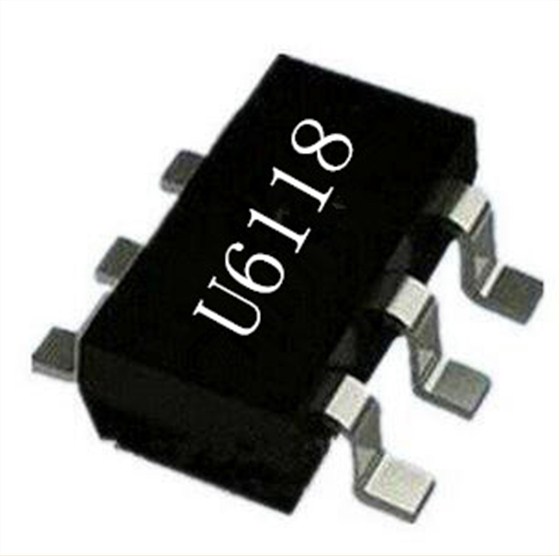

深圳銀聯寶電子的U6118A是一款為小功率應用的恒定頻率，5腳SOT封裝，電流模式升壓轉換器開關電源芯片。U6118A開關電源芯片開關頻率為1.0MHz，允許使用較小的成本低電容和2mm或更小高度的電感。內部軟啟動減少浪涌電流，延長電池壽命。U6118A的輸入電壓低至3V，5V輸入可以提供24V高達80mA電流。 U6118A開關電源芯片特性還包括電流限制和過流保護以防止輸出過載時毀壞芯片。U6118A采用纖小的SOT-23-5封裝。
在恒壓輸出模式中，U6118A開關電源芯片采用多模式加QR 控制，調幅控制（AM）和調頻控制（FM）相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。采用U6118A 開關電源芯片可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。尤其適合于小功率離線式充電器應用中。
1.±4% 恒流恒壓精度
2.待機功耗<70mW
3.CV 模式可編程輸出線壓降補償
4.集成 AC 線和負載電壓的恒流補償
5.原邊準諧振（QR）高效率調節控制
6.多模式原邊控制方式
7.優化的動態響應
8.內置動態基極驅動
9.工作無異音
U6118A開關電源芯片主要應用范圍包括：OLED偏置 ；LCD偏置輸入 ；白光LED驅動 ；PDAs ；數碼相機等。U6118A開關電源芯片主要特性是：外推三極管，400μA靜態電流 ，3V ~5.5V輸入電壓 1.0MHz固定開關頻率，內部1.2A開關限流，可調輸出電壓 內部補償高達24V輸出電壓，超過85%效率。
