開關電源可以依據負載進行自動調整，由開關部分和控制部分的組成。開關部分是完成電壓變換的主要部分，包括開關管，同步管，電感，電容等元器件；而控制部分則是在比較輸出的反饋電壓和參考電壓之后，經過信號轉換和處理后輸出來調整開關管占空比，從而穩定輸出電壓，開關電源芯片控制開關的導通與關斷，并依據電容和電感的存儲特性，將從輸入傳送到輸出，并使輸出電壓穩定的一種電源。
隔離式DC-DC轉換器它能夠提供電流隔離，抵抗噪聲和提高性。隔離式DC-DC轉換器常采用變壓器或光耦合器來實現輸入輸出的電氣隔離，下面跟隨銀聯寶電子開關電源芯片廠家看下開關電源芯片正激式與反擊式的區別。
正激式轉換器在降壓型DC-DC轉換器的基礎之上添加變壓器而形成，具體電路結構如下圖所示。
正激式轉換器的電路結構比較簡單，通過變壓器實現了對輸入輸出電壓的隔離，可實現多路輸出，可應用在中小功率的變換場合。

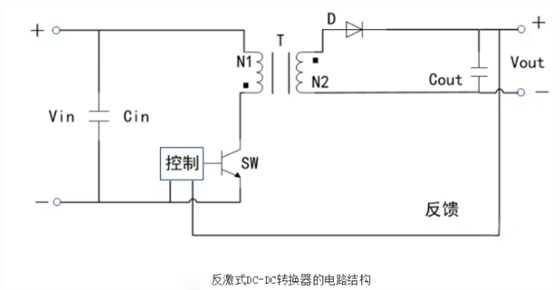

反激式DC-DC轉換器的電路結構，其廣泛應用于低功率，高輸入電壓的應用場合，調節能力比正激式轉換器弱，通常工作于非連續傳導模式。
那么開關電源芯片正激式與反擊式的區別又是什么呢？
從結構來說，正激式變壓器要求較大的電感量，同時不需要為變壓器開氣隙。開關管關斷時，正激式靠電感和續流二極管維持輸出，反激式靠變壓器次級釋放來維持輸出。所以相比于正激式，反激式電路則更是額做多路輸出，且性能更高。
從工作方式來說，正激式是指當變壓器原邊開關管導通時，被傳送到負載，當開關管截止時，變壓器通過磁復位電路去磁。反激式與正激式工作方式相反，原邊開關管導通時，變壓器存儲，當開關管截止時，變壓器傳送到負載。
