今天介紹的開關電源芯片U6113常應用在LED 照明驅動，在 40V LED 輸出電壓下175~265VAC：120mA，85~265VAC：100mA；在 60V LED 輸出電壓下175~265VAC：100mA，85~265VAC：90mA。
U6113 是一款內部高度集成的降壓型準諧振式（QR-Buck）LED 照明恒流驅動功率開關電源芯片。U6113 開關電源芯片在同一晶元上集成了高壓功率 MOSFET 和控制器。此外，芯片還集成有高壓?jiǎn)?dòng)電路和無需輔助繞組的電感電流過零檢測電路，利用此功能，系統工作在準諧振模式下并且最大程度地簡化了系統的設計。
開關電源芯片U6113 集成有完備的保護功能以保障系統安全可靠的運行，如 VDD 欠壓保護功能、逐周期電流限制、過熱保護、LED 開路和短路保護等。

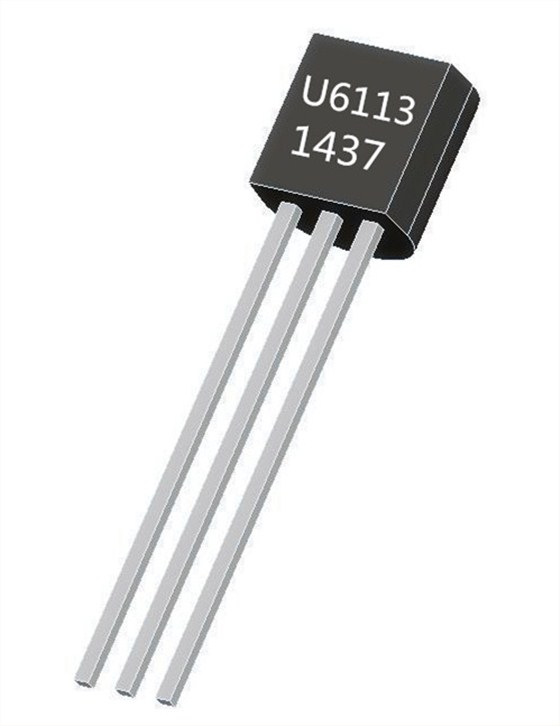

開關電源芯片U6113極簡封裝：TO-92，管腳功能如下:
1腳Drain 內部功率 MOSFET 漏極
2 腳CS 芯片地，也用作電感峰值電流控制腳
3 腳VDD 芯片電源供電
開關電源芯片U6113雖然性能高超綠色環保，但是LED燈源本身是不適合作用于臺燈等任何閱讀途徑上的。提醒各位家長購買閱讀類燈光時千萬注意。
