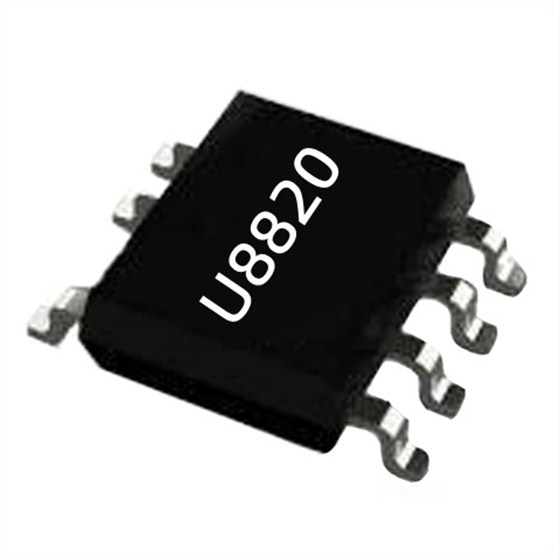

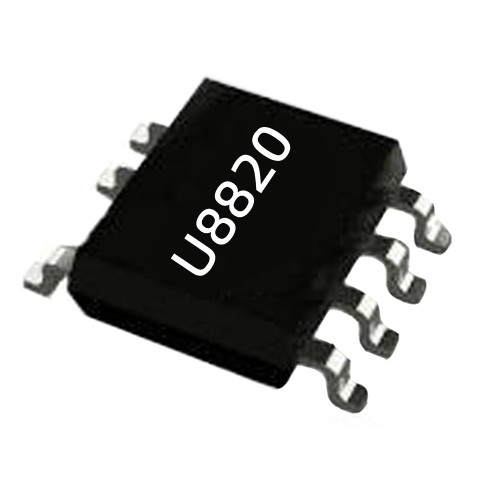

適配器電源芯片U8820是一款針對離線式反激變換器的高性能準諧振電流模式PWM轉換芯片。芯片集成有高壓啟動電路，可以獲得快速啟動和超低待機的性能。芯片支持8-40V的VDD供電，方便滿足寬電壓輸出電源的要求。U8820A推薦功率≤24W，U8820B推薦功率≤20W！
適配器電源芯片U8820主要特點：
&集成高壓啟動功能
&內置 650V 的功率 MOS
&超低啟動和工作電流，待機功耗 <30mW
&最高開關頻率 80kHz，輕載降頻和打嗝模式
&VDD 供電范圍 8V-40V，適合寬輸出電壓應用
&準諧振工作模式
&集成 EMI 優化技術
&集成自恢復模式的保護功能:
VDD 過壓/欠壓保護 (VDD OVP/UVLO)
輸出過壓 (OVP)
輸入過壓/欠壓保護 (LOVP/BOP)
片內過熱保護 (OTP)
逐周期電流限制 (OCP)
異常過流保護 (AOCP)
輸出短路保護 (SCP)
輸出過載保護 (OLP)
輸出過流保護 (SOCP)
前沿消隱 (LEB)
&封裝類型 SOP-7

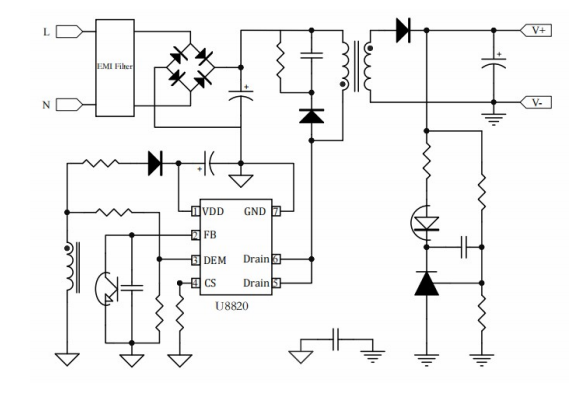

適配器電源芯片U8820管腳功能描述：
1 VDD P 芯片供電管腳。
2 FB I反饋輸入管腳，閉環控制時連接于光電耦合器，此腳位電壓決定了占空比和逐周期 OCP 閾值。
3 DEM I多功能管腳，可實現消磁檢測，輸出OVP檢測，輸入欠壓/過壓檢測等，同時作為OCP分檔的判定條件。
4 CS P 電流采樣管腳，通過串聯電阻接地。
5、6 DRAIN P 高壓 MOSFET 漏極，同時作為高壓啟動供電管腳。
7 GND P 芯片參考地。
當負載非常小時，適配器電源芯片U8820進入到打嗝模式工作。隨著輸出負載減小，FB電壓減小至低于閾值Vskip_in時，開關管停止動作。當FB電壓超過閾值Vskip_out時，開關管重新開始動作。U8820 采用專利的打嗝噪音優化技術，可自適應的調節打嗝Vskip_out的閾值，實現噪音和紋波的最優化。
