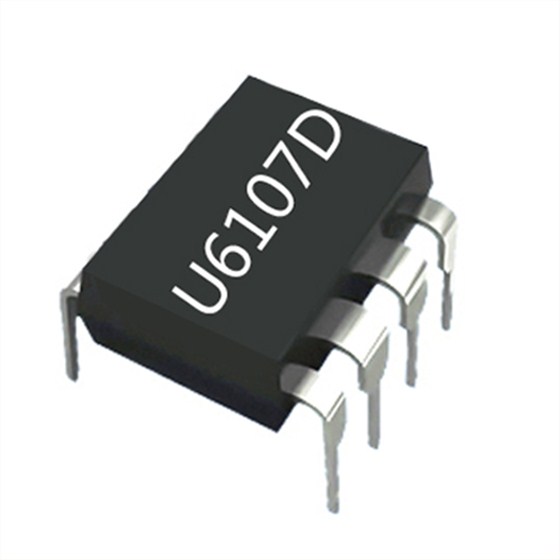

“充電5分鐘，通話2小時”，多年之前這句經典的廣告詞依然讓人記憶猶新。隨著科技的發展，快充技術也越來越成熟，大部分智能手機也都搭載了18W以上的快充技術，有的快充還能達到24W，下面介紹一款24W開關電源芯片U6107D，出貨量大，有了這款U6107D，再也不“芯”慌，還可以直接替代現時缺貨嚴重的SDH8365。
友恩U6107D開關電源芯片是一種高性能的電流模式PWM離線反激變換器電源開關應用。在U6107D中，內部具有高精度65kHz開關頻率振蕩器，且?guī)в卸额l功能可優化EMI性能。芯片采用綠色節能模式和打嗝模式工作，對于小于40W的應用可以保證小于75mW的待機功耗。
友恩U6107D開關電源芯片集成有完備的保護功能，包括：VDD欠壓保護（UVLO）、VDD過壓保護（OVP）、逐周期電流限制、短路保護（SCP）、過載保護（OLP）、過熱保護、軟啟動、VDD箝位和CS管腳開路保護等。
友恩U6107D開關電源芯片主要特點：
l支持DCM和CCM控制
l±1%CV調節，快速動態回應
l待機功耗<75mW
l電流模式控制
l固定65KHz開關頻率
l綠色省電模式工作，優化的環路控制
l超低啟動和工作電流
l集成內部斜率補償?shù)碾娏髂Ｊ娇刂?/span>
l集成線電壓和電感量補償?shù)暮懔骷夹g(shù)
l集成自恢復模式的保護功能：
lVDD 欠壓保護（UVLO）
lVDD 過壓保護 （OVP）
l過熱保護（OTP）
l逐周期電流限制
l過載保護（OLP）
l短路保護（SCP）
l前沿消隱（LEB）
lCS 管腳開路保護
l封裝DIP-8
24W開關電源芯片U6107D可用于各種手機充電器或電子設備電源適配器中，實現充電不傷機、延長電池壽命。
