電源適配器方案想要降低成本，一般會從改進產品設計、改善生產經營管理、控制管理費用、增加銷售量等幾個方面著手。深圳銀聯寶科技的適配器電源icU6203D方案，既能降低成本，又能保證生產和產品質量的需要！
適配器電源icU6203D方案特點：
1.CC 工作模式：在CC工作狀態，U6203D采樣FB引腳的信號（由輔.助繞組信號通過電阻分壓），輔.助繞組信號脈寬決定振蕩頻率。輸出電壓越高，脈寬越小，同時振蕩頻率越高，這樣可獲得恒定的輸出電流。
2.保護控制：U6203D內置MOS電源管理芯片含有豐富的保護功能，包括：逐周期過流保護、過壓保護、過溫保護、開環保護、輸出短路保護、CS電阻開/短路保護、VDD欠壓鎖定保護功能，并且這些保護具有自恢復模式。
3.CV 工作模式：在CV工作狀態，U6203D使用脈沖采樣VFB電壓，并保持到下個采樣點。將采樣的電壓和VREF_CV基準比較，并放大誤差。這個誤差值代表負載情況，通過控制開關信號，調節輸出電壓，使得輸出恒定。
4.高壓?jiǎn)?dòng)控制：U6203D在啟動階段，采用高壓?jiǎn)?dòng)技術，芯片啟動前2.0mA電流源為內部偏置電路供電并給外部VDD電容充電，快.速啟動。當VDD電壓達到VDDon，芯片開始工作的同時高壓?jiǎn)?dòng)電路關斷；只要VDD電壓不低于VDDoff，芯片維持正常工作。啟動后，偏置電路通過輔.助源供電，同時啟動電路只有一路極小的電流，實現低損耗。
適配器電源icU6203D內置MOS電源管理芯片是一款高性能的副邊反饋控制器。U6203D工作在副邊檢測和調整模式，可省略系統的光耦和TL431。U6203D內置MOS電源管理芯片擁有恒壓恒流控制環路，可以實現高精度的恒壓、恒流輸出，以滿足大部分充電器和適配器需求。銀聯寶電子12V開關控制芯片U6203D內置高壓?jiǎn)?dòng)電路和極低的芯片功耗使得系統能夠滿足較高的待機功耗標準。

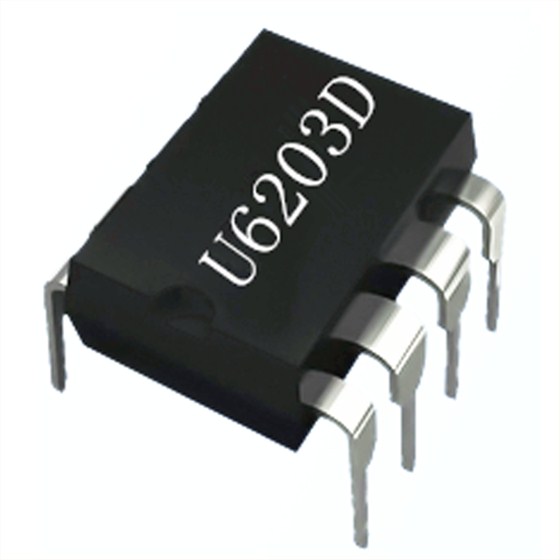

適配器電源icU6203D封裝DIP-7，選型可參考5v1.2A、5V2A、5V2.5A、12V1A。在90-264Vac下典型輸出12W，在175-264Vac下典型輸出15W。管腳名稱為：
1 NC 無連接。引腳沒有任何用途，只是限于封裝形式。
2 VDD 芯片供電管腳。
3 FB 反饋輸入管腳。閉環控制時連接于光電耦合器相連，此腳位電壓決定了PWM驅動信號的占空比和CS管腳的關斷電壓。
4 CS 電流采樣輸入管腳。
5、6 DRAIN 內置功率MOSFET漏極。
7 GND 芯片參考地。
適配器電源icU6203D可替代OB2358，內置MOS效率高，待機空耗低，容易過EMI。性價比高，方案成本更有優勢！
