都知道同步整流效率高,但市面上的同步整流電源IC品類繁多,質量參差不齊,該如何選擇呢?銀聯寶科技的同步整流電源IC U7710 & U7711投放市場多年,銷量穩定,感興趣的小伙伴可多了解下。
同步整流電源IC U7710 & U7711內置 VDD 高壓供電模塊,無需 VDD 輔助繞組供電,降低了系統成本。內部集成有 VDD 欠壓保護功能和 VDD 電壓鉗位。內置超低導通阻抗功率 MOSFET 以提升系統效率。
同步整流電源IC U7710 & U7711主要特點:
&反激拓撲副邊同步整流功率開關
&支持“浮地”和“共地”同步整流兩種拓撲
&支持斷續工作模式 (DCM) 和準諧振工作模式(QR)
&<300uA 超低靜態電流
&內置 VDD 高壓供電模塊,無需 VDD 輔助繞組供電
&內置 40V 功率 MOSFET
&內部集成保護:
VDD 欠壓保護 (UVLO)
VDD 電壓鉗位 (>5mA 鉗位電流)
&封裝信息 SOP-8

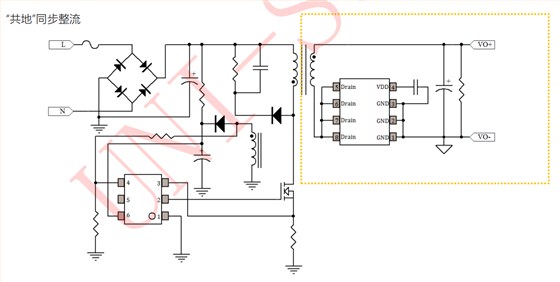

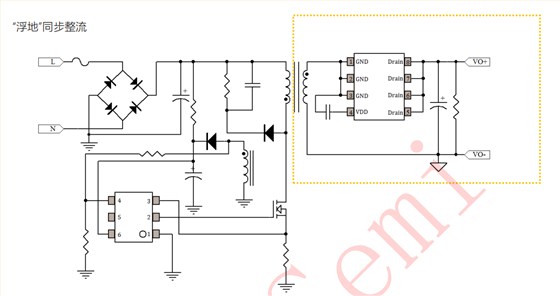

同步整流電源IC U7710 & U7711支持“浮地”和“共地”同步整流兩種架構,同時支持系統斷續工作模式 (DCM) 和準諧振工作模式 (QR)。
同步整流電源IC U7710 & U7711管腳名稱:
&1\2\3 GND P IC 參考地,同時也是內部功率 MOSFET 的源極
&4 P IC 供電腳,推薦使用 0.1uF 瓷片電容
&5\6\7\8 Drain I 內置功率 MOSFET 漏極
同步整流技術的好處就是通過減少開關電源輸出端的整流損耗,提高轉換效率,降低電源本身發熱。同步整流電源ICU7710 & U7711完全滿足這些需求,試試就知道!
