同步整流電源icCY7700A是一個應用于開關電源系統的高性能同步整流電路。內置17mΩ40VTrench MOSFET，可支持CCM、DCM和QR工作模式，滿足快充、適配器系統。精確的同步功率管VDS電壓檢測，最高工作頻率100KHz，空載及輕載時進入綠色工作模式。
同步整流電源icCY7700A在上電過程中應用了UVLO功能，當VCC引腳的電壓上升到VCC的啟動電壓時，芯片從LATCH模式中恢復過來進入正常工作模式，此時功率管可以被正常開啟；當VCC電壓下降到VCC欠壓鎖定電壓時，芯片再次進入欠壓鎖定模式，功率管處于關斷狀態。
同步整流電源icCY7700A控制電路可以控制同步管具有最小導通功能。在功率管開啟時，次邊寄生元件會產生高頻噪聲，而這些高頻噪聲可能會引起功率管被誤關斷，而此最小導通時間可以有效屏蔽誤關斷信號，保證功率管可以維持 1us 的開啟時間。

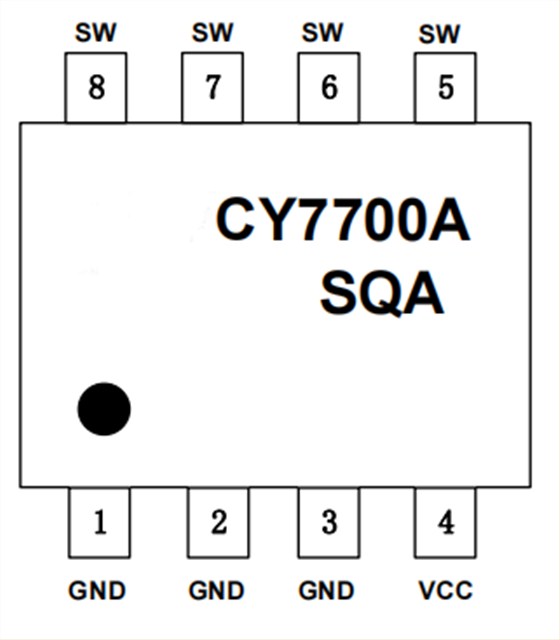

同步整流電源icCY7700ASOP-8封裝，引腳如下：
1、2、3 GND 地 腳
4 VCC腳 輸入 芯片電源
5、6、7、8 SW腳 輸入 內置功率管的漏端
同步整流電源icCY7700A不僅能在AC-DC 適配器、手機充電器領域大放異彩，還可應用于低壓大電流整流。CY7700A供電方式是通過系統輸出直接供電。能提供齊全的保護功能，提高系統的可靠性。
