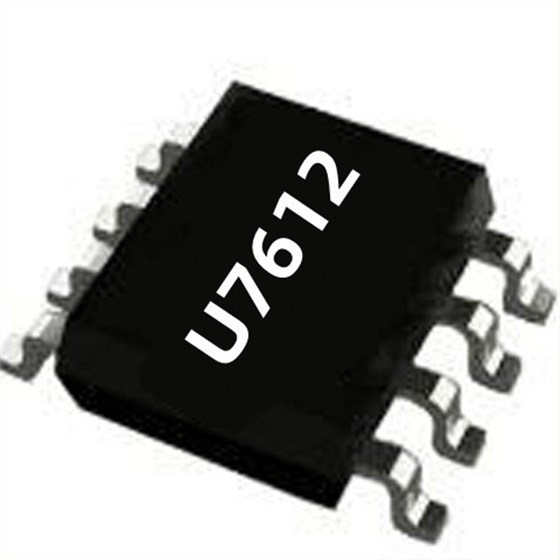

同步整流芯片與主控配合，使整流元件與主開關管同步工作，避免了二極管反向恢復時間產生的電流諧波，能有效減少電磁干擾，使產品更易通過電磁兼容性測試。同步整流芯片U7612是一款帶快速關斷功能的高性能副邊同步整流功率開關，可以替代肖特基整流二極管以提高系統效率。
同步整流芯片U7612內置有VDD高壓供電模塊，無需輔助繞組供電可穩定工作，系統上支持High Side和Low Side配置，兼顧了系統性能和成本。主要特征有：
●內置 60V MOSFET
●支持 DCM、QR 和 CCM 工作模式
●集成高壓供電電路，無需 VDD 輔助繞組供電
●支持寬范圍輸出電壓應用，特別適用于支持QC、PD 等協議的快充領域
●支持 High Side 和 Low Side 配置
●<30ns 開通和關斷延時
●智能開通檢測功能防止誤開通
●智能過零檢測功能
●啟動前 Gate 智能鉗位
●封裝類型 SOP-8
同步整流芯片U7612管腳定義：
1 HV I 漏極檢測引腳。HV 到 Drain 建議串聯30~200Ω的電阻，推薦典型值100Ω
2 VDD P IC 供電引腳，VDD 到 GND 建議放置一個 1μF 的貼片陶瓷電容
3、4 GND G IC 參考地
5、6、7、8 SW P 內置功率 MOSFET 漏極
同步整流芯片U7612的快速關斷功能可以幫助功率器件獲得較低的電壓應力，可支持?jǐn)嗬m(xù)工作模式(DCM)、準諧振工作模式(QR)及連續工作模式(CCM)。其內部集成有智能的開通檢測功能，可以有效防止反激電路中寄生參數振蕩引起的同步整流開關誤開通。
深圳銀聯寶科技的同步整流芯片U7612，搭配U8722、U8723氮化鎵系列芯片，可以開發20W、22.5W、30W等多款快充電源項目，電路設計簡潔明了，降低了設計難度和電路板空間占用，效率高，輸出穩定！
