隨著現階段美國對開關電源芯片出口限制決定的升級，芯片申請?jiān)S可的產品范圍或許會進一步擴大，申請?jiān)S可的難度和周期可能會加長。下面看看銀聯寶新研發生產的一款跟芯片品質媲美的一款開關電源芯片U6111。
U6111開關電源芯片特點：
內部集成550V高壓MOSFET
±4% 恒流精度
VDD 工作電流
無需輔助繞組
集成式高壓電流源提高啟動速度
集成式線電壓補償優化調整率
集成式過熱功率補償
內部保護功能:
LED 開路和短路保護
芯片過熱保護
逐周期電流限制
前沿消隱
腳位懸空保護
VDD 腳欠壓保護
U6111開關電源芯片是一款內部高度集成，采用原邊反饋調節控制的 LED 照明恒流驅動功率開關芯片。U6111 內部 集 成 有 650V 高 壓 功 率MOSFET 和控制器。此外，芯片還集成有高壓?jiǎn)?dòng)電路和無需輔助繞組的電感電流過零檢測電路。在恒流模式下，芯片通過 PFM 控制不同線電壓下的恒流精度。U6111 集成有完備的保護功能以保障系統可靠的運行，如 VDD 欠壓保護功能、逐周期電流限制、過熱保護、LED 開路和短路保護等。

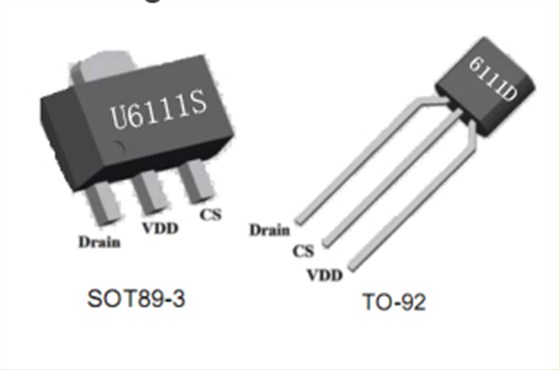

6111S開關電源芯片（封裝SOT-89-3）應用：85-265V交流電壓：180mA@40V或者160mA@60V，大輸出功率5W。6111D開關電源芯片芯片（封裝TO-92）應用：176-265V交流電壓：150mA@30V，大輸出功率10W。
芯片表示，正在評估該出口限制生產經營活動的影響。基于部分自美國出口的設備、配件及原材料供貨期會延長或有不準確性，對于未來的生產經營可能會產生重要不利影響。銀聯寶開關電源芯片亦會持續研發生產更的開關電源芯片。
