外置電源就是我們常說的AC/DC 電源適配器，工作用途可劃分為供電和充電。12W開關電源芯片U25136，在交流電壓轉為電器設備正常工作的直流模式中，恒流、恒壓調整率小于 ±5%，可大大提高效率，節能減排！

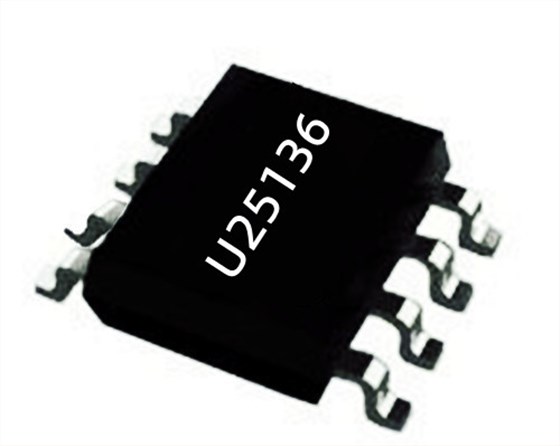

12W開關電源芯片U25136是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。SOP-8 封裝，腳位特點如下：
1 FB 輸出反饋和消磁檢測管腳。
2 GND 芯片參考地管腳。
3 VDD 芯片供電腳。
4 CS 電流采樣輸入管腳。
5、6、7、8 C 內置功率三極管集電極輸入管腳。
在芯片開始工作之前，12W開關電源芯片U25136僅消耗典型值為1.1uA 的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當 VDD 電壓超過開啟電壓 (典型值 10V)，U25136開始工作并且芯片工作電流上升到 0.18mA (典型值)。之后VDD 電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，芯片的工作電流便進一步降低到 0.14mA (典型值)，以幫助降低系統待機功耗。
在原邊控制技術中，當原邊向副邊傳輸能量時，通過采樣與副邊繞組耦合的輔助繞組電壓，得到輸出電壓反饋信號。下圖展示了12W開關電源芯片U25136內部的電壓采樣、消磁檢測和諧振谷底觸發的關鍵波形。當恒壓采樣過程結束時，內部的采樣保持模塊記錄下反饋誤差并通過內部的誤差運算放大器將其放大。原邊恒壓控制模塊利用誤差運算放大器的輸出實現高精度的恒壓輸出。芯片內部恒壓輸出基準為高精度的 1.25V。
12W開關電源芯片U25136內置完善的保護功能：輸出短路保護 (FB SLP)、逐周期限流保護（OCP)、芯片過熱保護 (OTP)、VDD 過壓、欠壓和箝位保護、輸出過壓保護功能 (FB OVP)等，更有多項優異性能等著你來發掘！
