U6217電源IC從電源設計中影響功率的三個指標：效率、尺寸和散熱性方面來看，都極有優勢。同時還與昂寶OB2530TCP、OB2576TCP這兩顆電源IC腳位兼容，可替代，成本還低，一定要了解下！
U6217電源IC主要特點：
&集成 650V MOSFET
&±4% 恒流、恒壓精度
&待機功耗<70mW
&多模式原邊控制方式
&工作無異音
&優化的動態響應
&可調式線損補償
&集成線電壓和負載電壓的恒流補償
&集成完善的保護功能：
短路保護 (SLP)
過溫保護 (OTP)
逐周期限流保護 (OCP)
前沿消隱 (LEB)
管腳懸空保護
VDD 過欠壓保護和箝位保護

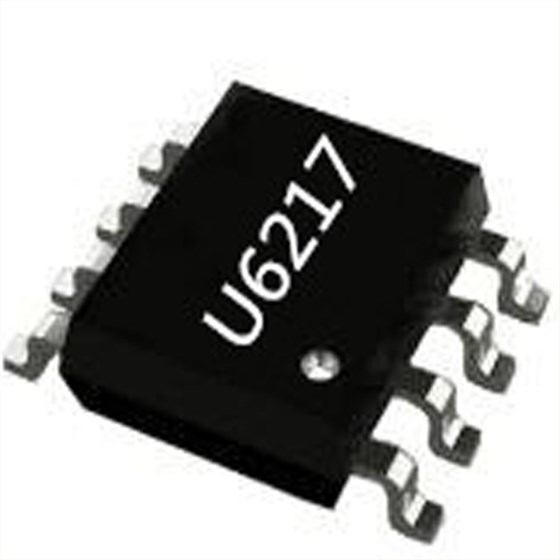

封裝形式 SOP-8
U6217電源IC腳位功能描述：
1 VDD 芯片供電腳。
2 GND 芯片參考地。
3 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。
4 CS 電流采樣輸入腳。
5、6、7、8 DRAIN 內置功率 MOSFET 漏極。
U6217電源IC內置650V高壓MOSFET（內置2.6歐最大）；處于開關工作模式，只適用于DCM和QR工作模式的開關電源系統。當芯片檢測到VDET<-400mV，控制器驅動功率MOSFET開啟；當芯片檢測到功率MOSFET流過的電流降低到閾值-10mV時，控制器驅動功率MOSFET關閉。該芯片提供了極為全面的輔助功能，包含輸出欠壓保護、輸出過壓鉗位和輸出欠壓提醒等功能。內置高壓啟動電路可支持系統輸出電壓低至2V時，U6217電源IC 仍能正常工作。
