電源恒壓控制主要通過反饋控制模塊來實現。該模塊將輸出電壓與設定值進行比較，計算誤差電壓，并通過比較器、錯誤放大器和輸出級等模塊來調整輸出電壓，以確保其恒定不變。這種技術常用于需要穩定電壓的應用，如電子設備、充電器等。恒流恒壓原邊控制功率開關電源芯片U6773H亦是如此！

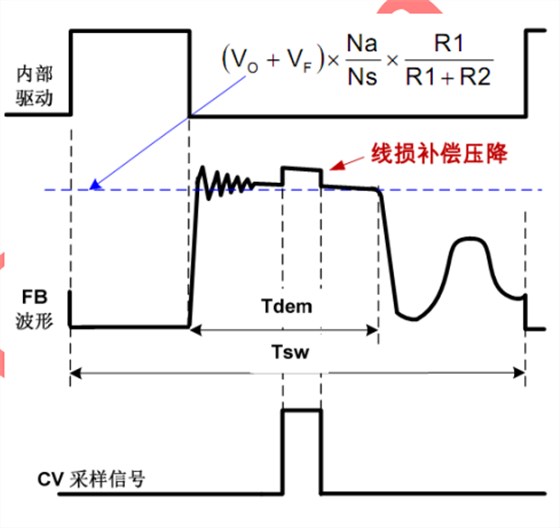

在原邊控制技術中，當原邊向副邊傳輸能量時，通過采樣與副邊繞組耦合的輔助繞組電壓，得到輸出電壓反饋信號。下圖展示了開關電源芯片U6773H內部CV電壓采樣時序以及關鍵波形。隨著副邊電流續流到零，存在著副邊續流二極管導通壓降VF的降低過程。為了通過輔助繞組獲得高精確的輸出電壓信息，芯片內的恒壓采樣模塊屏蔽了由于漏感導致的關斷時刻的電壓振蕩。當恒壓采樣過程結束時，內部的采樣保持模塊記錄下反饋誤差并通過內部的誤差運算放大器將其放大。原邊恒壓控制模塊利用誤差運算放大器的輸出實現高精度的恒壓輸出。芯片內部恒壓輸出基準為高精度的2V。
在恒壓采樣過程中，開關電源芯片U6773H內部有一可變電流源從FB 管腳流出用作線損補償，如上圖所示，由此將在FB波形上產生一電壓階梯。圖也展示了消磁過程中FB電壓平臺的量化關系：
其中：Vo和VF分別為輸出電壓和副邊續流二極管導通電壓；R1和R2為由輔助繞組連接到FB管腳的分壓電阻；Ns和Na分別為副邊繞組和輔助繞組匝數。當系統進入到過載模式后，隨著輸出電壓的降低FB電壓將降低至內部輸出電壓基準2V以下，之后芯片也將自動進入到恒流輸出模式中。
開關電源芯片U6773H通過反饋控制確保輸出電壓的恒定，對于電源電壓波動或負載變化具有較好的適應能力，芯片內高精度的恒流、恒壓控制機制結合完備的保護功能，使其適用于小功率離線式電源應用中。在恒壓輸出模式中，U6773H采用多模式工作方式，即調幅控制(AM)和調頻控制(FM)相結合，提高了系統的效率和可靠性！
