當設備溫度超過設定閾值時，外置OTP功能會自動觸發，降低設備功率或關閉設備，以防止過熱，這對于保護設備內部組件和延長設備壽命至關重要。在檢測到溫度升高時，設備會自動降低功率輸出，以減少熱量產生，從而防止過熱。這種功能可以與OTP協同工作，提供雙重保護。深圳銀聯寶氮化鎵快充芯片U8732外置OTP自帶降功率，單高壓30W，一起了解下！

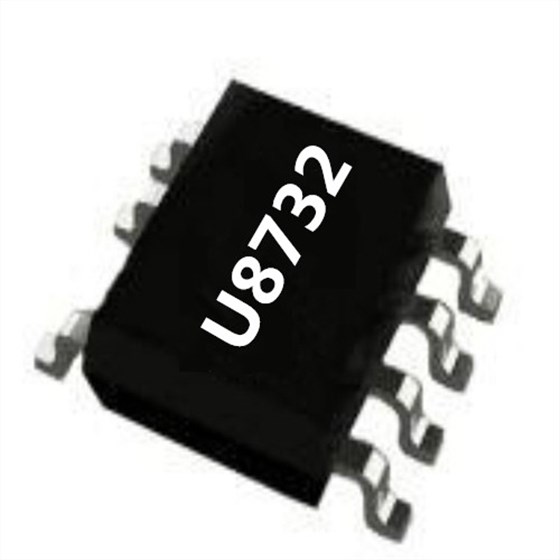

氮化鎵快充芯片U8732特點：

& 集成 700V E-GaN

& 集成高壓啟動功能

& 超低啟動和工作電流，待機功耗 <30mW

& 谷底鎖定模式，最高工作頻率兩檔可調(220kHz，130kHz)

& 集成EMI優化技術

& 驅動電流分檔配置

& 集成恒功率功能

& 外置OTP及主動降功率功能

& 集成完備的保護功能：

VDD 過壓/欠壓保護 (VDD OVP/UVLO)

輸出過壓/欠壓保護 (OVP/UVP)

輸入欠壓保護 (BOP)

片內過熱保護 (OTP)

外置過熱保護

逐周期電流限制 (OCP)

異常過流保護 (AOCP)

短路保護 (SCP)

前沿消隱 (LEB)

CS 管腳開路保護

& 封裝類型HSOP7-T3

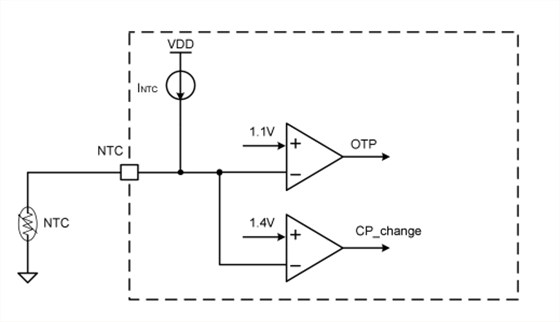

氮化鎵快充芯片U8732集成外置NTC功能，NTC引腳外接NTC電阻，通過內部上拉電流源上拉，檢測TEM引腳電壓，當判定TEM管腳電壓Vntc 時，觸發降功率功能。當判定TEM管腳電壓Vntc < VOTP時，觸發外置過溫保護功能。降功率功能和過溫保護設置1.2V的遲滯區間。

氮化鎵快充芯片U8732通過輔助繞組檢測輸出電壓的范圍設定系統工作于不同的工作狀態下，包括恒壓模式(CV)、恒功率模式(CP)和恒流模式(CC)。同時通過外置NTC檢測，設置不同的恒功率參數，實現降功率功能。具體為，當芯片未觸發降功率功能時，在2.8V時，芯片工作在恒功率模式(CP)，系統實際輸出最大功率計算公式如下：

其中 Rsense 為采樣電阻，其中 Np 為變壓器原邊匝數，Na 為輔助繞組匝數，R1 為 DEM 上分壓電阻值，R2 為 DEM 下分壓電阻值，VCP_Ref1是恒定功率的基準值。外置OTP和自帶降功率功能?是一種重要的安全特性，采用氮化鎵快充芯片U8732，可以在設備過熱時自動降低功率或關閉，以防止設備損壞或安全事故！
