夜釣愛好者都很熟悉的釣魚燈，可以有效反射浮漂熒光，使之清晰可見；同時也能通過光斑確定水中窩點，使夜釣效果更佳。深圳銀聯寶科技可應用于釣魚燈的充電器icU6215體積小，效率高，環保耐用。U6215同時也被大量使用到手機充電器、電源適配器等應用上，綠色節能，安全規范！
在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。在充電器icU6215內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償?shù)簟ｋS著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。最大的線損補電壓與輸出電壓基準的比例為：

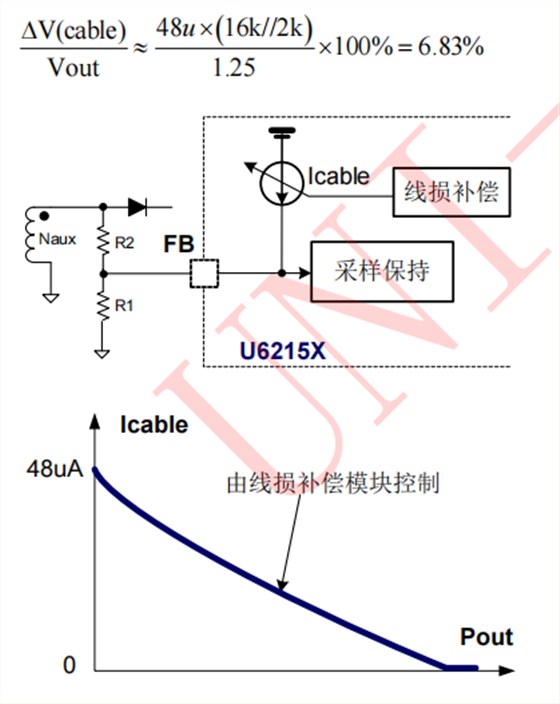

比如：R1=2KΩ、R2=16KΩ，則：
在芯片開始工作之前，充電器icU6215僅消耗典型值為1.1uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當VDD電壓超過開啟電壓 (典型值 10V)，U6215開始工作并且芯片工作電流上升到0.18mA(典型值) 。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U6215的工作電流便進一步降低到0.14mA (典型值)，以幫助降低系統待機功耗。
充電器ic U6215集成了單點失效保護，包括FB上拉電阻開路、FB下拉電阻開路、FB下拉電阻短路、輸出二極管或者SR開路、輸出二極管或者SR短路、變壓器繞組短路、RCS開路等保護。IC的單點失效保護功能可以保證IC不損壞且輸出不產生過壓。U6215集成了三極管基極動態驅動技術以優化系統效率。基極驅動電流隨著負載狀態動態調節。輸出負載越大，基極驅動電流越大，且基極驅動電流正比于CS管腳峰值電壓信號。
充電器icU6215有三個檔位：U6215A-6W、U6215B-5W、U6215C-3W，可以作為昂寶、德普微多顆ic的替代料。更多詳情資料，請聯系400-778-5088！
