小功率電源芯片怎么選擇肖特基二極管?

2020-03-17 14:55:51

當下的電子行業,特別是開關電源里,除了使用開關電源芯片外還使用了比較的肖特基二極管,那么肖特基二極管在開關電源芯片里有什么作用呢?小功率的電源芯片怎么去選擇肖特基二極管呢?
首先,我們先了解下肖特基二極管在開關電源芯片的作用:是一種低功耗、超高速半導體器件。的特點為反向恢復時間極短(可以小到幾納秒),正向?qū)▔航祪H0.4V左右。肖特基(Schottky)二極管的大特點是正向壓降 VF 比較小。在同樣電流的情況下,它的正向壓降要小許多。另外它的恢復時間短。
那么小功率的電源芯片怎么去選擇肖特基二極管呢?
銀聯寶科技推薦幾款小功率的肖特基二極管型號,讓您怎么知道去選擇肖特基二極管。
小功率的肖特基二極管型號P3L45F-A 的特點:
1.封裝方式FLAT SMA,大小只有普通人小指指甲大小的1/3,厚度是1.25mm,可見其薄。
2.整流電流可以達到10A,反向耐壓45V。

3.相比于同類別的肖特基二極管除了體積小,薄之外,其很大的特點就是正向壓降非常低,普通的肖特基二極管MBR3L45其正向壓降是0.54V,而P3L45F-A只有0.42V,因此它的轉化效率非常之高,是現代工業環保重要一方面——資源節約。

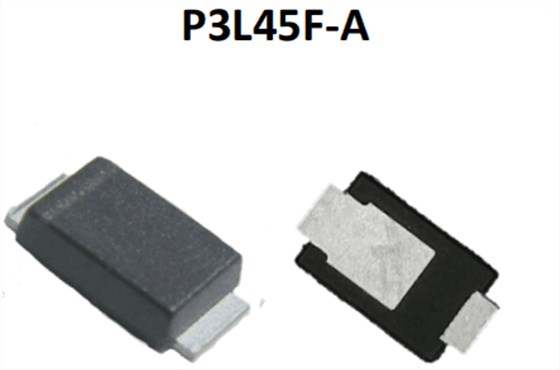

P3L45F-A

小功率的肖特基二極管型號P5L45F-A 的特點:
1.肖特基二極管P5L45F-A采用的是SMAF-A封裝。它的平均正向整流為5安培,反向耐電壓為45V,峰值浪涌電流為150安培,常溫下漏流100微安。
2.肖特基二極管P5L45-A直流阻斷電壓(VRM),工作峰值反向電壓(VRWM),峰值重復反向電壓(VRRM)是45V。

3.平均整流正向電流,每臺設定(額定VR-20Khz方波)- 50%占空比是5A。

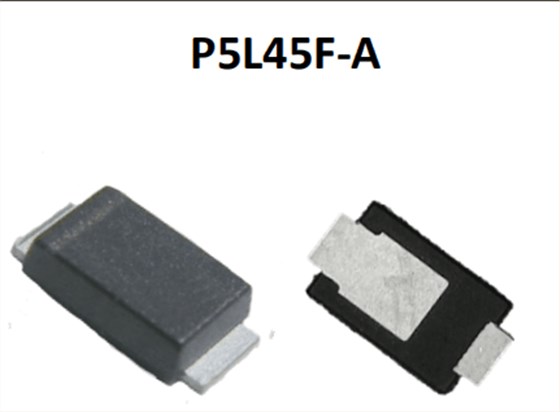

P5L45F-A

以上兩款就是針對小功率開關電源芯片的肖特基二極管型號,更多相關資料,找銀聯寶科技。
