作為實時監控設備，全天候守護居家安全的好搭檔，一個好用的家用攝像頭，能夠高速、穩定地向我們傳遞影像信息，是消費者特別在意的關鍵點。那作為攝像頭電源適配器芯片廠家，提供優質可靠、性價比高的開關電源芯片，就是深圳銀聯寶科技特別在意的關鍵點。
比如這顆適用于小功率離線式電源應用中的開關電源芯片U6773H，就是一款高性能、多模式準諧振原邊(QR-PSR)控制功率開關。芯片內高精度的恒流、恒壓控制機制結合完備的保護功能，常用在手機充電器、交流適配器等領域。
在芯片開始工作之前，開關電源芯片U6773H僅消耗典型值為2uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低由直流母線流經啟動電阻的電流和待機功耗的目的。當VDD電壓超過開啟電壓(典型值 16.3V)，U6773H開始工作并且芯片工作電流上升到1mA (典型值)。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U6773H的工作電流便進一步降低到0.5mA (典型值)，以幫助降低系統待機功耗。

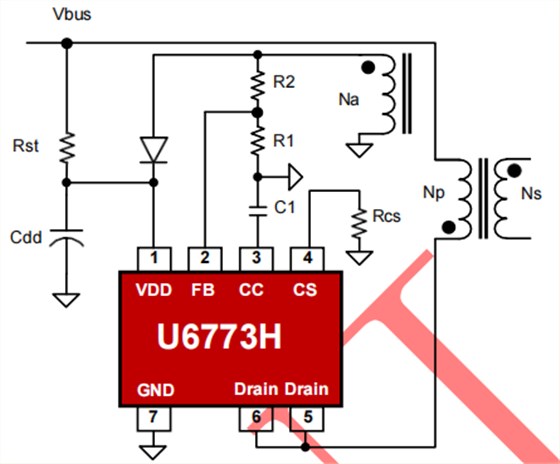

開關電源芯片U6773H管腳功能描述：
1 VDD P 芯片供電管腳
2 FB I系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制
3 CC I 恒流控制功能管腳，需在CC與GND之間連接電容。
4 CS I 電流采樣輸入管腳
5/6 Drain I 內部功率管的漏極
7 GND P 芯片參考地
在恒壓輸出模式中芯片采用了調頻控制與調幅控制結合的多模式控制技術，同時在CS管腳有一電流源流出調節CS電壓信號。利用以上技術，開關電源芯片U6773H可實現由滿載到空載全程無異音工作。在U6773H內部，輸出電壓通過FB管腳實時采樣并與欠壓保護閾值(典型值 1.15V)相比。當采樣到的FB電壓低于1.15V且持續時間超過35ms時，芯片將進入到短路保護模式，并自動重啟。
開關電源芯片U6773H內部集成FB短路保護功能，當FB引腳短路時，芯片立即停止開關動作，安全更有保障。U6773H超高的性價比，良好的穩定性和環保性，讓產品整體性能都有了全方位提升，從而實現更好的效率和收益！
