電源IC就像人類的心臟，充當著管家的身份。跑步時，心臟會向腿部肌肉輸送更多的血液。學習時，心臟會向大腦輸送更多的血液。電源IC的存在，保證了電池的穩定運行，電子產品更長的續航時間。深圳銀聯寶科技5V2.4A電源ICU25136，適合于手機充電器、AC/DC電源適配器等應用，是一款高性能、低成本的原邊控制功率開關。
在芯片開始工作之前，5V2.4A電源ICU25136僅消耗典型值為1.1uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當VDD電壓超過開啟電壓(典型值10V)，U25136開始工作并且芯片工作電流上升到0.18mA (典型值)。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U25136的工作電流便進一步降低到0.14mA (典型值)，以幫助降低系統待機功耗。
5V2.4A電源ICU25136利用FB管腳電壓和CS管腳電壓的時序關系，可以實現高精度的恒流輸出控制。如圖所示，在恒壓輸出模式當系統輸出功率增加且接近恒流輸出控制點時，原邊電感電流達到其最大值。

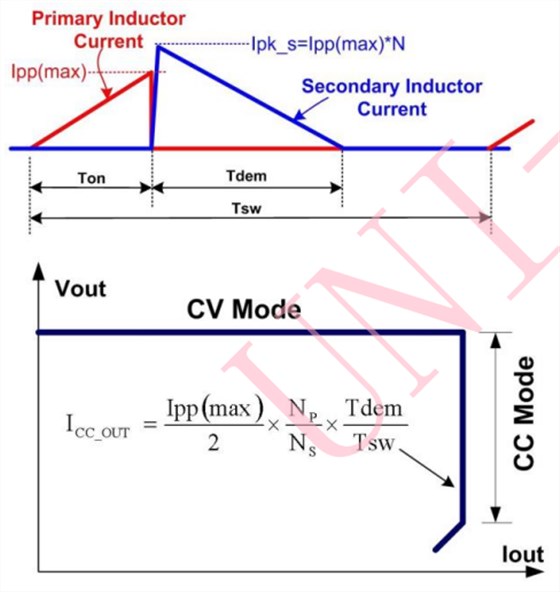

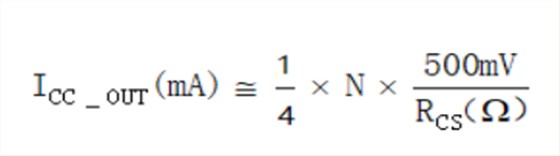

如上圖所示，原邊電感電流、變壓器匝比、副邊消磁時間（Tdem）和開關周期時間（Tsw）決定了副邊平均輸出電流。如果忽略漏感的影響，副邊平均輸出電流的公式在圖已示。當輸出電流達到原邊恒流控制模塊的輸出基準時，芯片將進入調頻工作模式中，無論輸出電壓低于恒壓輸出基準或者具體如何，只要VDD電壓不低于其關斷電壓芯片將持續工作。在5V2.4A電源ICU25136內部，在恒流輸出模式中消磁時間Tdem與開關周期Tsw的比例被嚴格控制為1/2。所以實際平均輸出電流可以表示為：
其中：
N----變壓器原邊繞組與副邊繞組匝數之比。
Rcs---連接于三極管發射極與GND之間的采樣電阻。
深圳銀聯寶科技專注電源IC行業多年，保持開放的態度，與行業深度鏈接，已形成穩定的一站式電源方案服務模式，還有多款IC在研，逐步完善產品體系，敬請期待！
