去年銀聯寶發布了友恩系列18W功率開關電源芯片U6237D，成為了電源領域的發展的里程碑，是電源廠商首選的開關電源芯片技術的供應商。

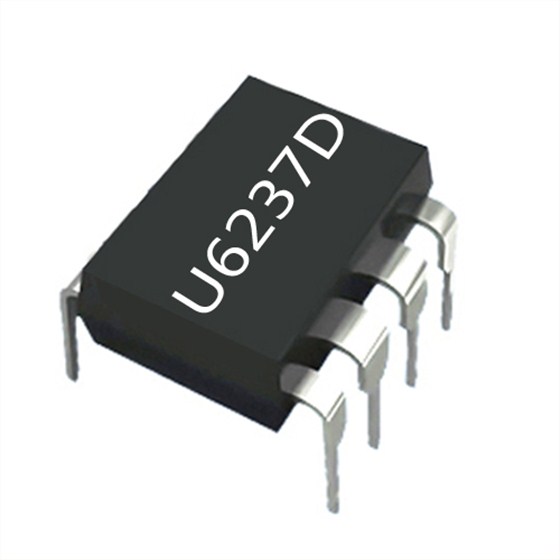

U6237D 開關電源芯片是一款高性能原邊控制器，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用中。同時，U6237D 也支持準諧振降壓型 LED 恒流、恒壓輸出應用，僅需將 SEL 管腳短接到 GND 管腳即可。
U6237D 開關電源芯片主要特點：
1.集成 650V MOSFET
2.支持反激和降壓型拓?fù)鋺?yīng)用
3.反激原邊控制（SEL 管腳懸空）
4.準諧振降壓控制 (SEL= GND)
5.±4% 恒流、恒壓精度
6.待機功耗<70mW
7.多模式原邊控制方式
8.工作無異音
9.優化的動態響應
10.可調式線損補償
11.集成線電壓和負載電壓的恒流補償
12.集成完善的保護功能：
13.短路保護 (SLP)
14.過溫保護 (OTP)
15.逐周期限流保護 (OCP)
16.前沿消隱 (LEB)
17.管腳懸空保護
18.VDD 過欠壓保護和箝位保護
19.封裝形式 DIP-8
在恒壓輸出模式中，U6237D開關電源芯片采用多模式工作方式，即調幅控制 (AM) 和調頻控制 (FM)相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。采用(U6237D) 可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。
U6237D 開關電源芯片集成有多種保護功能：VDD 欠壓保護 (UVLO)、VDD 過壓保護 (OVP)、逐周期限流保護 (OCP)、短路保護 (SLP) 和 VDD箝位等。
友恩U6237D開關電源芯片降低了充電器的調試難度，并達到了精簡外圍元器件、提高功率密度的目的。在成本方面，得益于高集成的芯片設計，外圍器件數量減少，生產成本大幅降低，對推動充電器技術的普及起到了積極地作用。
