一直以來同步整流芯片總是以配角出現在大家視野，今天以C位之名隆重介紹下U7710同步整流芯片。U7710同步整流芯片是一款用于替代反激變換器中副邊肖特基二極管的高性能同步整流功率開關，內置導通阻抗功率 MOSFET 以提升系統效率。

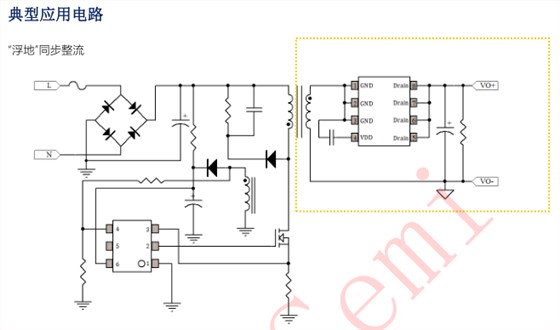

U7710同步整流芯片支持“浮地”和“共地”同步整流兩種架構，同時支持系統斷續工作模式 (DCM)和準諧振工作模式 (QR)。U7710同步整流芯片內置 VDD 高壓供電模塊，無需 VDD 輔助繞組供電，降低了系統成本。U7710同步整流芯片內部集成有 VDD 欠壓保護功能和 VDD電壓鉗位。
U7710同步整流芯片主要特點：
反激拓?fù)涓边呁秸鞴β书_關
支持“浮地”和“共地”同步整流兩種拓?fù)?/span>
支持?jǐn)嗬m(xù)工作模式 (DCM) 和準諧振工作模式(QR)
<300uA 靜態電流
內置 VDD 高壓供電模塊，無需 VDD 輔助繞組供電
內置 40V 功率 MOSFET
內部集成保護：
VDD 欠壓保護 (UVLO)
VDD 電壓鉗位 (>5mA 鉗位電流)
U7710同步整流芯片管腳描述：
1,2,3 GND ，P ，IC 參考地，同時也是內部功率 MOSFET 的源極。
4 GND ，P，IC 供電腳，推薦使用 0.1uF 瓷片電容。
5,6,7,8 Drain ，I ，內置功率 MOSFET 漏極。
友恩半導體U7710同步整流芯片正在訂貨中，需要訂購的小伙伴請?zhí)崆傲私馇宄葱栀徺I。
